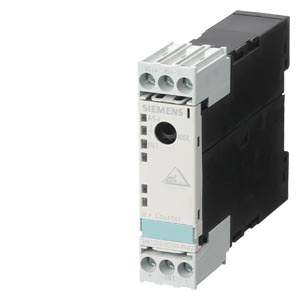

3RK1200-0CE02-0AA2模块S22.5
| 综合技术数据： | |||
| 产品的规格 | 细线电缆SlimLine S22.5 – I/O模块应用于开关柜IP20中 | ||
| 副机类型的结构形式 | 标准从站 | ||
| 类型 | 4 个输入端 | ||
| I/O配置 | 0 | ||
| ID/ID2编码 | 0/F | ||
| 协议 支持 AS-I 协议 | 是的 | ||
| AS-Interface 总消耗电流 最大 | mA | 270 | |
| 工作电压 根据AS-Interface说明书 | V | 26.5 ... 31.6 | |
| 定址 | 正面编址插座 | ||
| 电气连接规格 输入和输出端 | 螺栓线夹 | ||
| 参考标示 符合 DIN 40719（根据 IEC 204-2 增补） 符合 IEC 750 | A | ||
| 参考标示 符合 DIN EN 61346-2 | K | ||
| 说明 | 为给输出电路供电需要一个外接的20至30V附加直流供电电源(AUXPOWER)。此附加供电电源必须符合VDE 0106 (PELV),保护级III。 | ||
| 传感器电源 : | |||
| 电源类型 用于传感器供电 | 通过AS-Interface | ||
| 输入电压 | V | 20 ... 30 | |
| 传感器供电的特点 抗短路和过载 | 是的 | ||
| 电流负载能力 传感器供电的 对于所有输入端 | |||
| ● 环境温度 40 °C 时 | mA | 200 | |
| 输入： | |||
| 数字输入端数量 | 4 | ||
| 连接技术类型 | 2根和3根导线技术 | ||
| 输入端电路布置 | 晶体管 PNP | ||
| 电压类型 输入电压 | DC | ||
| 输入端 开关转换电平高 最小 | V | 10 | |
| 输入电流 在数字输入端 | |||
| ● 信号 <1> 时 最小值 | mA | 5 | |
| ● 信号 <0> 时 最大值 | mA | 1.5 | |
| 输入端 传感器接电通过AS-Interface | 抗短路和抗过载 | ||
