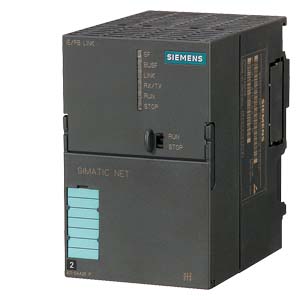

6GK1411-5AB00西门子通讯模块 荆州市奥特机电
传输速率
传输率
● 在第一个接口处 10 ... 100 Mbit/s
● 在第一个接口处 / 符合 PROFIBUS 9.6 kbit/s ... 12 Mbit/s
接口
接口数量 / 符合工业以太网 1
电气连接数量
● 在第一个接口处 / 符合工业以太网 1
● 在第一个接口处 / 符合 PROFIBUS 1
● 适用于电源 1
电气连接规格
● 在第一个接口处 / 符合 PROFIBUS 9 针 Sub-D 插口 (RS485)
● 在第一个接口处 / 符合工业以太网 RJ45 端口
● 适用于电源 2 针端子排
移动存储介质规格 / C-PLUG 是的
电源电压、电流消耗、功率损耗
电压类型 / 电源电压 DC
供电电压 / 外部 24 V
供电电压 / 外部 / DC 时 / 额定值 24 V
相对正公差 / DC 时 / 24 V 时 5 %
相对负公差 / DC 时 / 24 V 时 5 %
消耗电流
● 来自外部电源电压 / DC 时 / 24 V 时 / 最大值 0.6 A
损耗功率 [W] 10 W
许可的环境条件
环境温度
● 运行期间 0 ... 60 °C
● 存放期间 -40 ... +70 °C
● 运输期间 -40 ... +70 °C
相对空气湿度 / 25 °C 时 / 无冷凝 / 运行期间 / 最大值 95 %
防护等级 IP IP20
结构、尺寸和重量
模块格式 紧凑型模块 S7-300 两倍宽
宽度 80 mm
高度 125 mm
深度 120 mm
净重 0.6 kg
性能数据 / PROFIBUS DP
服务 / 作为 DP 主站
● DPV1 是的
DP 从站数 / 连接 DP 主站 / 可运行 64
数据量
● 输入端的地址区的 / 作为 DP 主站 / 总计 2048 byte
● 输出端的地址区的 / 作为 DP 主站 / 总计 2048 byte
● 输入端的地址区的 / 各个 DP 从站 244 byte
● 输出端的地址区的 / 各个 DP 从站 244 byte
性能数据 / S7 通讯
可能的连接数 / 用于 S7 通信
● 最大值 32
性能数据 / 多协议运行
有效连接数量 / 多协议运行时 48
性能数据 / PROFINET 通讯 / 用作 PN IO 设备
产品功能 / PROFINET IO 设备 是的
性能数据 / 远程控制系统
协议 / 支持
● TCP/IP 是的
产品功能 / MIB 支持 是的
协议 / 支持
● SNMP v1 是的
