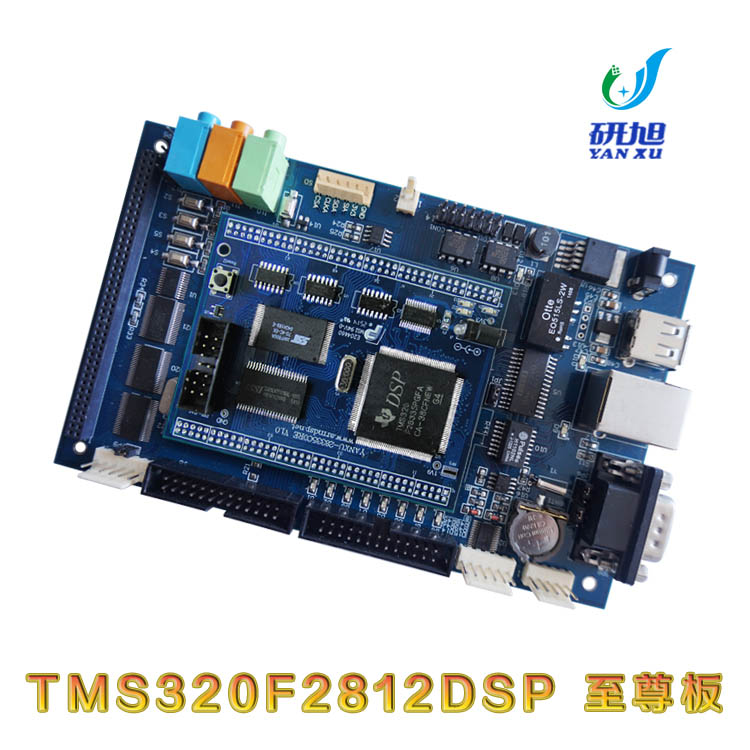

研旭TMS320F2812至尊板

产品特点：

* 由2812核心板和至尊底板组成

* 核心板四层板分拆结构

* 底板是二层板

* 优良的EMC设计

* 丰富的资源和例程

* 完备的技术支持

核心板资源：

* 四层板的工艺确保着上乘的质量—是您代工,OEM的最佳选择

* 独具匠心的全接口引出的核心板设计,免除您自己制板设计的烦恼

* 丰富的例程让您方便上手，进入DSP高端开的领域。

* 最小系统板，可独立运行。838747844(不是联系方式)

* 主处理器：TMS320F2812，主频150M（时钟周期6.67ns）

* SRAM  片内   18K×16位，0等待；

       片外   256K×16位，15ns

* FLASH 片内   128K×16位（4个8k*16和6个16k*16）

             36ns；

      片外   512×16位，70ns

* ROM  片内   BOOT ROM  4K×16位；

      片外   OPT ROM  1K×16位，36ns

* A/D   片内   2×8通道，12位分辨率，80ns转换速率，0—3V输入量程

* HOST  USB2.0  1通道，MAX3232

* SCI异步串口：2通道，MAX3232

* CAN总线：1通道，符合CAN2.0规范，最高传输速率1Mbps

* 以太网：1通道，兼容NE2000，最高传输速率10M

* 工作温度：0—70℃

ak3d15ucz38le

底板资源：

* JTAG接口：DSP仿真器连接接口，可进行在线仿真和烧写程序；

* SCI接口：两路232接口，可以与上位机进行串行通信；

* PWM接口：18PWM，方便电机控制；

* CAP接口：6路CAP口（和6路正交编码脉冲引脚公用）；

* USB接口：1路高速HOST USB2.0接口，可以外挂移动硬盘实现海量存储；

* 以太网：1路以太网接口，可以与计算机或HUB连接，进行通信；

* LCD：液晶LCD显示接口。（支持串口和并口）；

* CAN：1路CAN2.0接口，用于CAN总线组网；

* DAC输出口：4路DAC输出接口，12位精度

  输出电压范围：-10V—+10V；

* ADC输入接口：16路AD输入接口，12位精度

  输入电压范围：0—3V；

* 音频接口：3路Aduio接口，提供录音、播音功能；

* 电机控制接口：两组电机控制接口，每组可以控制一台3相电机；

* DSP外扩接口：20位地址线和16位数据线及其他；

* 电源接口：本板的供电电源为5V；

* 控制接口引脚全经过驱动芯片，驱动能力强；

* 8个光二极管，可用于调试程序和监测等；

* 一个X1226实时时钟和2KB的I2C  EEPROM；

* 手动复位按钮，方便用户复位操作。

实验例程：

* LED测试

* TIMER0定时测试

* AD转换测试

* DA转换测试

* AIC23音频测试

* CAN测试

* 39VF800外扩FLASH测试

* ExInt外部中断测试

* EXRAM外部SRAM测试

* RTL8019网口测试

* CAP测试

* USB测试

* LCD12864图形显示测试

* 实时操作系统uC-OS2在F2812的移植

* 看门狗实验

* 事件EVtimers实验

* Mcbsp测试实验

* 低功耗唤醒模式

* Flash烧写实验等经典案例（由于介绍篇幅有限，在此仅列举以上几个）
