产品概述

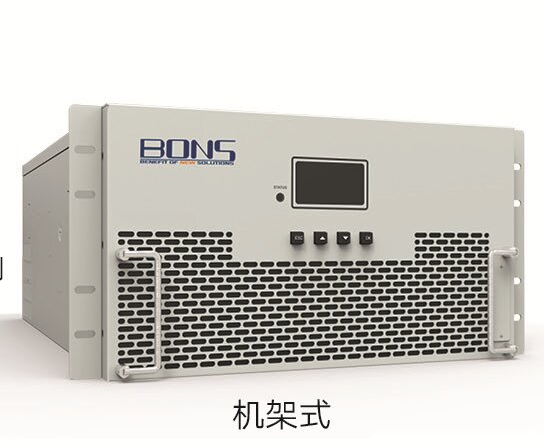

BS 系列有源电力滤波器是基于IGBT功率变化器的用于动态滤除谐波、动态补偿无功的电力电子装置。BS 系列有源电力滤波器实时监测电网中的各次谐波和无功功率，并进行动态跟踪补偿，因此能够对值和频率都变化的谐波和变化的无功进行补偿。BS 系列有源电力滤波器克服了传统无源滤波器的滤波效果差、容易发生谐振、只能补偿固定次谐波等缺点，对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。
BS 系列有源电力滤波器采用闭环控制方式，并结合独特的自适应控制算法，使其在满载和轻载下均能达到很好的谐波性能:BS系列有源电力滤波器采用电流平均值控制方式并结合 LCL拓扑结构，克服了传统的满环电流控制由于开关频率变化所带来的输出，BS频率范围宽、滤波较困难、高频谐波会干扰电网等缺点。
工作原理
BS 系列有源电力滤波器通过外部互感器 CT实时采集电流信号通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统的谐波大小相等相位相反的补偿电流，实现滤波的功能。
BS 系列有源电力滤波器输出补偿电流是根据系统的谐波量动态变化的，因此不会出现过补偿的原因。另外，BS系列有源电力滤波器有内部过载保护功能，当系统的谐波量大于滤波器容量时，BS 系列有源电力滤波器可以自动限制在100%额定容量输出，不会发生滤波器过载。
BS 系列有源电力漆波器采用闭环控制策路，并结合独特的自适应电流平均值控制算法。由于电流平均值控制的开关频率是恒定的,因此克服了传统的滞环电流控制,由于开关频率变化所带来的输出频谱范围宽、滤波较困难、高频谐波会干扰电网等缺点,使 BS系列有源电力滤波器达到了卓越的滤波性能。有源电力滤波器装置满载时系统电源侧 THDK<3%，2/3 载时 THDK<3%,半载时 THDI<4%。
应用范围
邦世系列有源电力滤波器产品可广泛应用于工业、商业和机关团体的配电网中，如：水处理设备、电力系统、电解电镀企业、石化企业、煤矿企业、电气化铁路、高层建筑、UPS/发电机组、精密电子企业、机场/港口备电电源、医疗成像系统等。济南邦世电气有限公司
