QKSC-740/10电机启动电抗器概述
起动电抗器,里面通过的是交流电流,串联在电动机器作为限制电动机起动时的电流,是短时间起动作用,起动后就不再使用。
QKSC-740/10电机启动电抗器结构
1.QKSC型干式铁芯起动电抗器的铁芯采用优质进口硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧板作为隔绝，并采用高温高强粘接剂，以保证气隙在电抗器运行时不发生变化。
2.启动电抗器铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行中的噪音，并具有较好的防腐蚀性。
3.启动电抗器线圈绕包式结构，线圈主绝缘采用玻璃纤维浸渍环氧树脂，热烘固化后在真空下浸以耐高温绝缘漆，该线圈不但绝缘性能好，而且机械强度高，电抗器能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

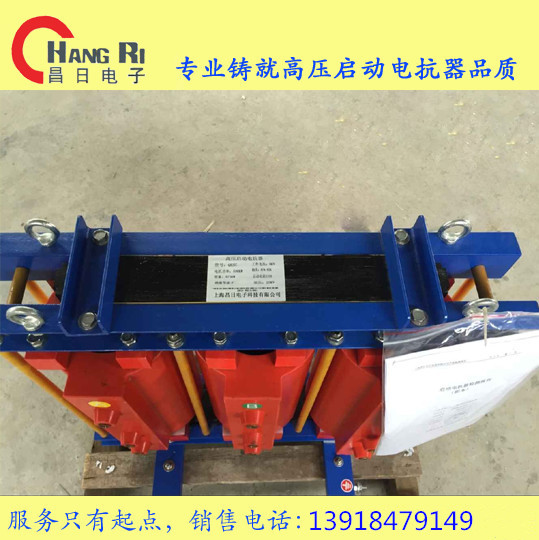

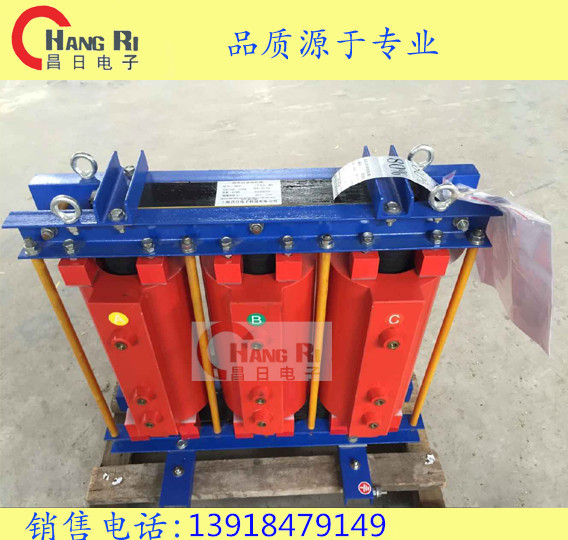

启动电抗器|400KW电机启动电抗器外形图
QKSC-740/10电机启动电抗器使用条件
电抗器执行标准：JB5346-1998 串联电抗器标准 GB10229-88 电抗器
JB3837-2010 型号编制依据 JB9644-1999 半导体电气传动用电抗
1 系统电压 3-10KV
2 环境温度 温度为-25℃～+45℃
3 海拨高度 海拔高度不超过1000米
4 启动倍数 6-8倍
5 冷却方式 自冷
6 安装场合 户内
7 启动时间 起动时间满2分钟，应冷却6小时才可再次起动。
8 耐温等级 达到F级（155℃）。
9 损耗干式铁芯起动电抗器损耗低于油浸电抗器的损耗
10噪音 小于50DB
11 结构方式 铁心环氧浇铸
12 温升 在额定负荷下，1.35倍过载 温升小于90K
13 电感量误差 +3%内
14 线圈 局部放电量小，寿命长的优点
15 铁心 采用干式电抗器制造技术，震动小，噪音低，漏磁小
