一.产品概述

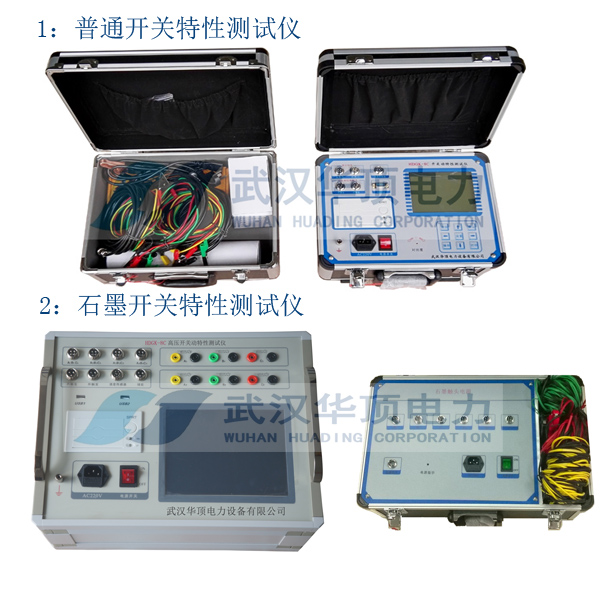

HDGK-8C高压开关机械特性测试仪适用于电网公司，发电厂，工矿企业，开关成套厂家测试高压开关机械特性，本仪器配有3种传感器，万能传感器，角度传感器，速度传感器，可以方便的测试开关包括国内所有种类和型号和开关：包括：真空开关，SF6开关，油开关等各种开关。
二.功能特点
三、技术参数
A. 测试项目
1.时间：完成各类开关固有分、合闸时间、相间同期、相内同期和所有断口同期；
2.重合闸：一次性测量金属短接时间（合—分）、无电流间隔时间（分—合）及（分—合—分、合—分—合）；
3.低电压：仪器自带DC30-250V/20A(短时)数字调节操作电源,自动完成开关低电压试验并记录电压值；
4.弹跳：分闸弹跳时间、合闸弹跳时间、弹跳次数、弹跳波形图；
5.速度：刚分、刚合速度、最大速度、平均速度,并绘制“行程—时间（S-t）”曲
线;配备三种传感器，几乎含盖所有开关的速度测试；
6.行程：开距、超程、过冲时间、过冲行程、反弹时间、反弹幅度；
7.电流：分、合闸线圈电流，30A量程；
8.数据管理：大容量数据管理硬盘、高速运算处理器、超大高亮液晶显示、对话操作方式。
B.技术参数
1.时间测试范围：10ms～12s；
2.时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；
3.最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；
4.线圈电流量程：20A；
分辨率：0.01A；
5.最大速度：20m/s；分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05；
6.行程测试范围：6mm～1000mm（由传感器的长度决定）；
7.行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm
(滑动传感器)；
8.测试通道7路：6路断口时间、1路速度；
9.电源：AC220V±10%、50Hz±1Hz；
10.操作电源输出：电压20V～250V可调，数字程控调整，自动调节升压，电流20A；
11.外形尺寸：380×280×200(mm)；
12.重量：7kg。
