一、使用范围：

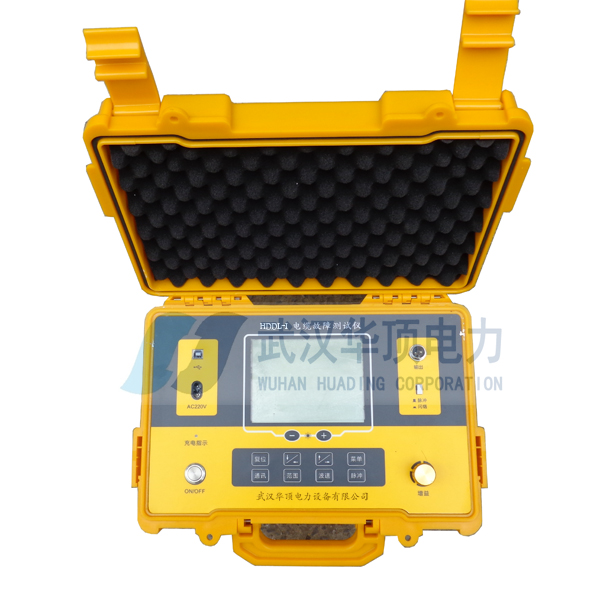

HDDL-I电缆故障智能测试仪是电缆进行停电测试，不论被测电缆的电压等级是多少，都可以测试。被测对象包括：低压通信电缆、路灯电缆、民用220V、380V电线、10kV、35kV、110kV、220kV）。设备在高阻故障时会产生电弧火花，所以对于矿井下的电缆，要运出地面进行测试。
二、产品概述：
HDDL-I采用脉冲法和高压闪络法测试。测试结果显示电缆故障点到设备的故障距离，配HDDL-II电缆寻迹故故障定位仪、HDDL-III直流高压装置，可测量类型包括了所有类型的故障：短路、断路、接地、高阻。
三、产品特点：
1.测试故障安全、迅速、准确。
2.测试精度高，仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为0.1m，探测盲区为1m。
3.测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4.具有波形及参数存储功能。
5.具有双踪显示功能。可将测试波形与之前保存的波形进行对比。
6.具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
7.可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8.具有根据不同的被测电缆随时修改传播速度功能。
9.小体积便携式外形，内装可充电的电池供电，方便携带和使用。
四.技术指标
1.最远测试距离：32Km
(明线可达100千米)
2.探测盲区：1m
3.读数分辨率：0.1m
4.功耗：5VA
5.使用条件：温度 0℃～＋40℃，湿度 20～90%RH
6.体积：225×165×125mm3
7.重量：2kg
五.仪器的选型
电力行业测试高压电缆故障通常配这三台设备，确保能找出的有类型的故障。
|
型号名称
|
工作原理
|
用途
|
适用故障类型
|
|
HDDL-I电缆故障智能测试仪
|
脉冲法
|
测量故障距离
|
短路、断路、接地、高阻
|
|
HDDL-II电缆寻迹及故障定位仪
|
电磁感应、跨频电压法
|
寻找地埋电缆的路径及精确定点
|
断线、接地
|
|
HDDL-III直流高压装置
|
闪络法
|
查找故障点
|
高阻故障
|
