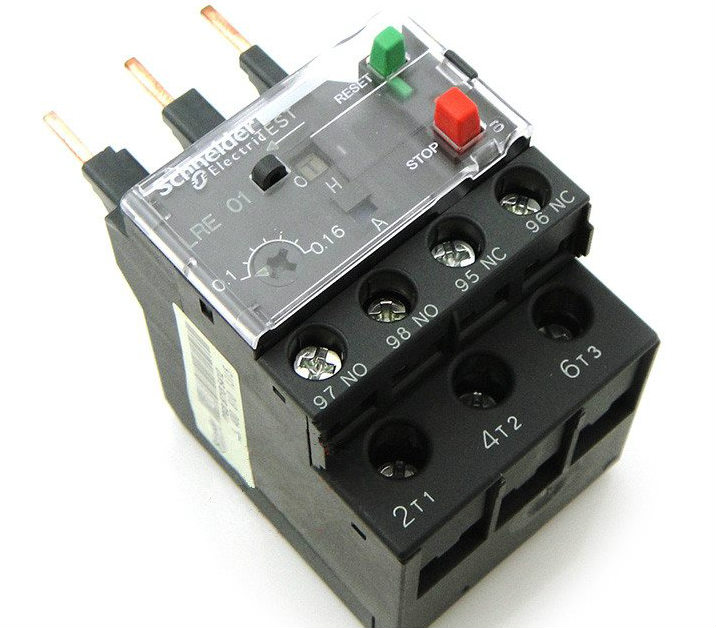

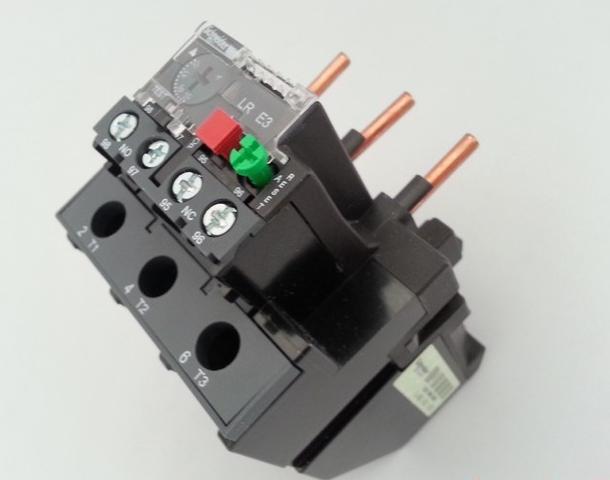

◆ 性能介绍；

用于电动机或其它电气设备、电气线路的过载保护的保护电器。

该系列热继电器可与接触器接插安装，也可独立安装。

三相双金属片式，脱扣级别为10A。

具有整定电流连续可调装置。

具有温度补偿。

具有动作指示。具有手动复位按钮(有停止功能)。

具有电气上可分的一常开和一常闭触头。

◆ 主要作用：

主要用来对异步电动机进行过载保护。

它的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，

从而将电动机控制电路断开实现电动机断电热继电器停车，起到过载保护的作用。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，

而只能用作过载保护热继电器的符号为FR，电路符号。

--------------

◆ 保养与维护；

A;热继电器有无过热、

B;异味及放电现象，

C;各部件螺丝有无松动，

D;脱落及解除不良，

E;表面有无破损及清洁与否。

F;清扫卫生，查修零部件，测试绝缘电阻应大于1兆欧，通电校验。

G;经校验过的热继电器，除了接线螺钉之外，其它螺钉不要随便行动。

H;更换热继电器时，新安装的热继电器必须符合原来的规格与要求。

==================

●购买须知：

保修协议：

凡在本公司购买的商品，有质量问题的一年内可予办理保修。申请退货服务前，请务必先联系客服，

以便我们尽快为您办理保修手续。商品已经拆卸、拆标牌、拆配件等人为损坏的商品将不进行给予保修。

==================================

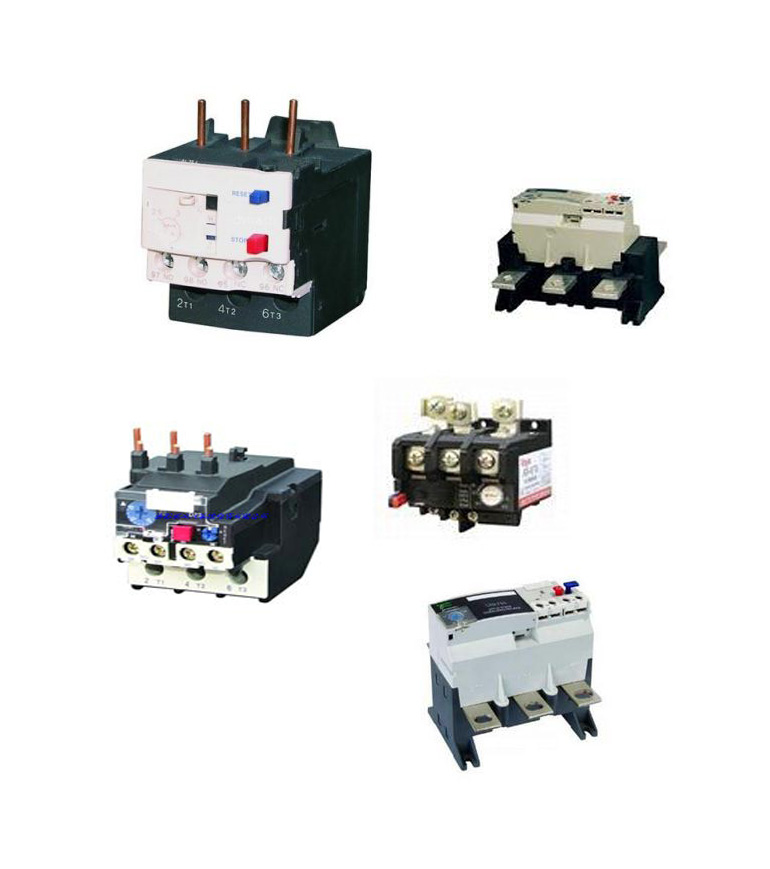

各种施耐德接触器配套热继电器选型表

 名称   型号     电流调节范围   适用的接触器

--------------------------------------------

热继电器LRD01C    0.1-0.16A       LC1-D09-18

热继电器LRD02C    0.16-0.25A      LC1-D09-18

热继电器LRD03C    0.25-0.4A       LC1-D09-18

--------------------------------------------

热继电器LRD04C    0.4-0.63A       LC1-D09-18

热继电器LRD05C    0.63-1A         LC1-D09-18

热继电器LRD06C    1-1.6A          LC1-D09-18

--------------------------------------------

热继电器LRD07C    1.6-2.5A        LC1-D09-18

热继电器LRD08C    2.5-4A          LC1-D09-18

热继电器LRD10C    4-6A            LC1-D09-18

--------------------------------------------

热继电器LRD12C    5.5-8A          LC1-D09-18

热继电器LRD14C    7-10A           LC1-D09-18

热继电器LRD16C    9-13A           LC1-D09-18

--------------------------------------------

热继电器LRD21C    12-18A          LC1-D09-18

热继电器LRD22C    16-24A          LC1-D25-38

热继电器LRD32C    23-32A          LC1-D25-38

--------------------------------------------

热继电器LRD35C    30-38A          LC1-D25-38

热继电器LRD3322C  17-25A          LC1-D40-65

热继电器LRD3353C  23-32A          LC1-D40-65

 -------------------------------------------

热继电器LRD3355C  30-40A          LC1-D40-65

热继电器LRD3357C  37-50A          LC1-D40-65

热继电器LRD3359C  48-65A          LC1-D40-65

--------------------------------------------

热继电器LRD3361C  55-70A          LC1-D80-95

热继电器LRD3363C  63-80A          LC1-D80-95

热继电器LRD3365C  80-104A         LC1-D80-95

-----------------------------------------------

热继电器LRD4365   80-104A         LC1-D115-D170

热继电器LRD4367   95-120A         LC1-D115-D170

热继电器LRD4369   110-150A        LC1-D115-D170

-----------------------------------------------

热继电器LR9D5367  60-100A         LC1-D115-D170

热继电器LR9D5369  90-150A         LC1-D115-D170

热继电器LR9F5369  90-150A         LC1-D115-D170

热继电器LR9F5371  132-220A        LC1-D205-D245

-------------------------------------------------

热继电器座LAD7B106C  独立按装座  适用于 LRD01-35C

热继电器座LA7D3064C  独立按装座  适用于 LRD3322-3365C
