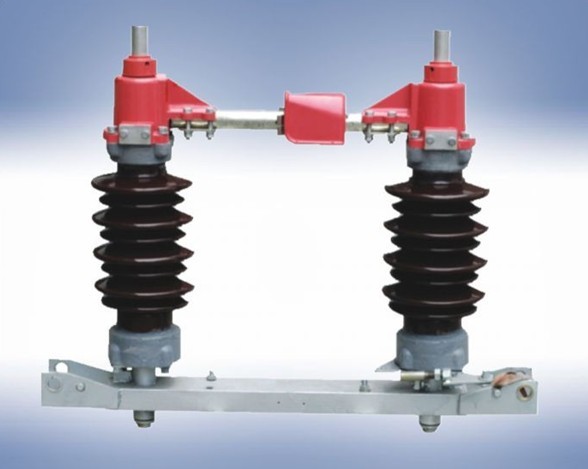

HGW5-110D/400A型户外高压隔离开关是双柱V型旋转式三相交流50Hz户外高压电器,，适用于35KV电力系统中，供高压线路有电压无负荷以及对被检修的高压母线、断路器等电器设备与带电高压线路隔离之用。
主要技术参数
|
项 目 |
额 定 参 数 |
||||||
|
额定电压 kV |
40.5 |
||||||
|
额定电流 A |
630 |
1250 |
1600 |
2000 |
2500 |
||
|
4S热稳定电流（有效值）kA |
20 |
31.5 |
40 |
50 |
|||
|
额定动稳定电流（峰值） kA |
50 |
80 |
100 |
125 |
|||
|
额定 绝缘 水平 |
1min工频耐压 （有效值） kV |
对地 |
95 |
||||
|
断口 |
118 |
||||||
|
雷电冲击耐压 （峰值） kV |
对地 |
185 |
|||||
|
断口 |
215 |
||||||
|
接线端子额定静拉力 N |
750 |
||||||
|
接地形式 |
不接地、单接地、双接地 |
||||||
|
配用手操机构 |
CS17-1、CS17-2、CS17-3 |
||||||
|
产品单极重量 Kg |
≈96 |
||||||
开关外形及安装尺寸
898995850
