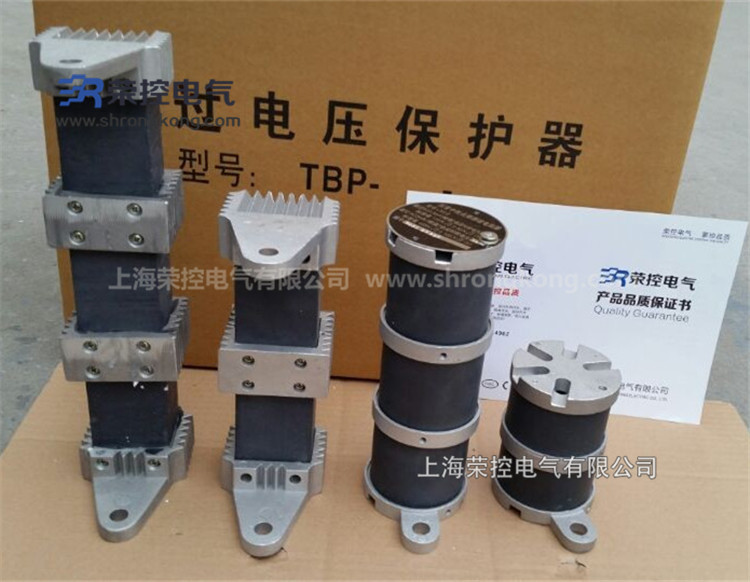

LXQ系列6~35KV电压互感器中性点用非线性电阻消谐阻尼器（简称消谐器），是安装在6~35KV电压互感器（简称压变或PT）一次绕阻PY 结线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器的外型分为两种：一种是按传统外形设计的长方形的消谐器；一种是第三次改型设 计的、电阻器外表裸露的、无须绝缘外套保护的、圆柱外形的消谐器。两者只是外形不同，电器性能完全相同。 LXQ系列6~35KV消谐器的直流 电气特性与传统的LXQ型消谐器相近，但结构设计从提高消谐器的热容量出发，进行了较大的改进。消谐器采用电气性能优异、超细颗粒的SiC 为基材；经高温氢气炉烧结而成。裸露的电阻器表面结构经特殊处理，电阻体之间用铜材或压铸铝连接，能经受日晒雨淋，可直接用于户内外。 它的体积小、重量轻、散热快、强度高、便于安装、很受用户青睐。
产品特点
*消除或阻尼由电压互感器引起的铁磁谐振，避免电压互感器内、外绝缘击穿、放电；
*限制系统在单相接地或弧光接地时流过互感器绕组的过电流，避免电压互感器烧毁；
*体积小、重量轻，方便灵活，易于安装。
电气性能
6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。这种情况就需要安装消谐器。[1] 消谐器原理
其本质是一种高容量非线性电阻器，起阻尼与限流的作用。可以起到良好的限制电压互感器铁磁谐振的效果。 如果6～35kV电网中性点不接地，母线上Y0接线的TV一次绕组，成为该电网对地唯一金属性通道。电网对地电容通过TV一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过TV，此电流有可能将TV高压熔丝熔断。而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
