壹、启动电抗器|250KW电机启动电抗器概述
起动电抗器,里面通过的是交流电流,串联在电动机器作为限制电动机起动时的电流,是短时间起动作用,起动后就不再使用。
贰、 启动电抗器|250KW电机启动电抗器保护电机的过程。
250KW电机启动电抗器电机启动时一般电流会额定电流的5-7倍，那么加启动电抗就是为了使电机在启动的一刻 把电流降下来，换句话讲就是把这些冲击电流 冲击到电抗器上面，起到保护电机的作用。例如软启动电机就是降压启动，利用电抗器的降压作用。因为大功率电机启动的瞬间电流特别大，对电网的冲击非常大。
叁、启动电抗器|250KW电机启动电抗器结构
QKSC型干式铁芯起动电抗器的铁芯采用优质进口硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧板作为隔绝，并采用高温高强粘接剂，以保证气隙在电抗器运行时不发生变化。
2.启动电抗器铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行中的噪音，并具有较好的防腐蚀性。
3.启动电抗器线圈绕包式结构，线圈主绝缘采用玻璃纤维浸渍环氧树脂，热烘固化后在真空下浸以耐高温绝缘漆，该线圈不但绝缘性能好，而且机械强度高，电抗器能耐受电机启动时的大电流冲击和冷热冲击而不开裂。
启动电抗器|电机专用启动电抗器-QKSC启动电抗器用途 交流异步电动机在额定电压下起动时，初始起动电流将是很大的，往往超过额定电流的许多倍，为了降低起动电流，减少对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器，交流电动机的起动过程时间很短，一般数秒钟至一分钟左右，起动后就降压起动用的电抗器切除。
启动电抗器接线方式
肆、启动电抗器|250KW电机启动电抗器使用条件
电抗器执行标准：JB5346-1998 串联电抗器标准 GB10229-88 电抗器
JB3837-2010 型号编制依据 JB9644-1999 半导体电气传动用电抗
1 系统电压 3-10KV
2 环境温度 温度为-25℃～+45℃
3 海拨高度 海拔高度不超过1000米
4 启动倍数 6-8倍
5 冷却方式 自冷
6 安装场合 户内
7 启动时间 起动时间满2分钟，应冷却6小时才可再次起动。
8 耐温等级 达到F级（155℃）。
9 损耗干式铁芯起动电抗器损耗低于油浸电抗器的损耗
10噪音 小于50DB
11 结构方式 铁心环氧浇铸
12 温升 在额定负荷下，1.35倍过载 温升小于90K
13 电感量误差 +3%内
14 线圈 局部放电量小，寿命长的优点
15 铁心 采用干式电抗器制造技术，震动小，噪音低，漏磁小

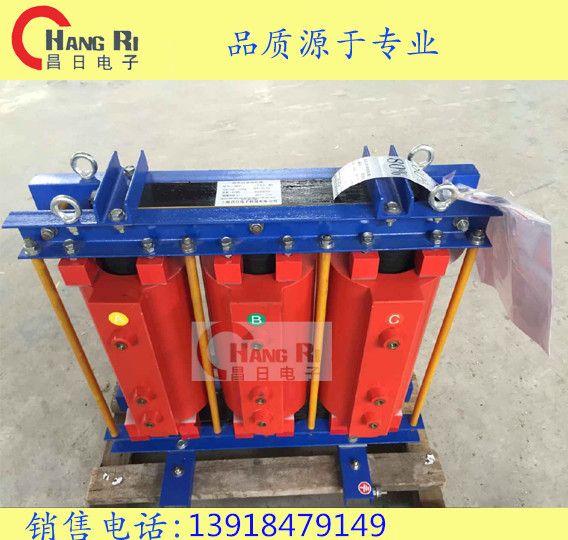

启动电抗器|250KW电机启动电抗器外形图
伍、启动电抗器|250KW电机启动电抗器用户在订货时需提供的参数:
(1).额定电压
(2).额定电流
(3).额定电抗
(4).每次起动运行时间，连续起动运行次数
(5).起动与冷却周期
(6).使用条件（户内）
(7).根据起动电抗器的应用所要求的其他性能数据应在合同中注明
陆、启动电抗器|250KW电机启动电抗器性能参数
1.干式起动电抗器比传统油浸电抗器、空心电抗器体积要小，具有重量轻、占空间小，结构简单、安装方便等特点。
2.耐温等级达到H级（180℃）；正常运行时，干式铁芯起动电抗器的铁芯温升不大于85K,线圈温升不大于95K。
3.干式铁芯起动电抗器损耗低于油浸电抗器的损耗。
4.干式铁芯起动电抗器的噪声不大于国家标准
