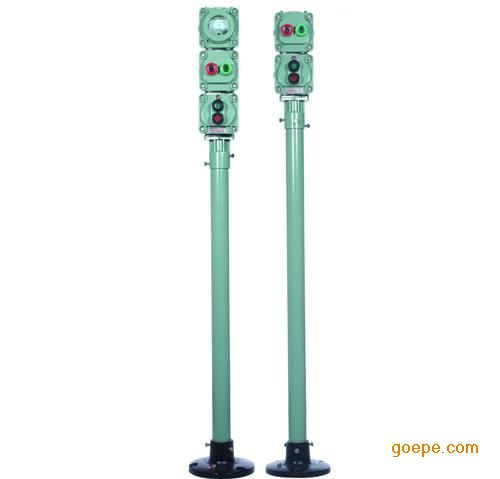

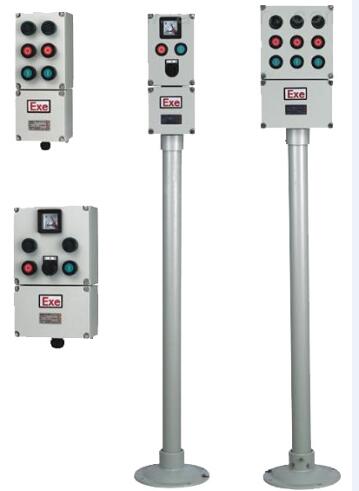

LBZ铸铝外壳防爆操作柱 LBZ系列防爆操作柱 防爆操作柱接线图适用范围
1. 适用于爆炸性气体环境1区,2区危险场所。
2. 适用于ⅡA,ⅡB类爆炸性气体环境。
3. 适用于T1-T6组温度组别
4. 广泛适用于石油开采、炼油、化工、军工等危险环境及海洋石油平台、油轮等场
LBZ铸铝外壳防爆操作柱 LBZ系列防爆操作柱 防爆操作柱接线图主要技术参数:
防爆标志:Exed II CT6
防护等级：IP65
防腐等级：WF2
使用类别：AC-3 AC-4
额定电压：220V/380V
额定电压：10A
进线口：G1”G3/4”
电缆外径：12mm-17mm 8mm-14mm
指示灯电压代号：
A：AC/DC 12-36V B:AC/D8-100V
C：DC220V D：AC220-380V
指示灯颜色代号：
R：红色 G：绿色
Y：黄色 W：白色
按钮触头式代号：
I：一常开一常闭
II：二常开
III：二常闭
电流表精度及规格：
1.5级/0.1A 0.5A 1A 1.5A 3A 5A 7.5A 10A
注：接次级电流5A的外附电流互感器，本电流表
为过载表，过载电流为5倍，也可根据要求提
供3倍或2倍过载的电流表，有特殊要求请说明。
电压表精度及规格：
1.5级/30V 50V 75V 100V 120V 150V 200V
250V 300V 400V 450V 600V 450V-450KV
LBZ铸铝外壳防爆操作柱 LBZ系列防爆操作柱 防爆操作柱接线图产品特点:
1增安型外壳,内装元件为防爆元件；
2外壳用玻璃增强不饱和聚酯树脂压制,而腐蚀；抗静电,耐冲击及热稳定性好等优良性能；
3隔爆型控制开关具有结构紧凑,可靠性好,体积小,通断能力强,寿命长,并有多种功能供用户选配,防爆按钮采用胶封工艺,防爆指示灯用特殊的设计,交流220-380V通用；
4外露紧固件均采用不锈钢,为防掉式设计维修方便；
5壳体和盖的接合面采用迷宫结构,防护性好；
6符合GB3836-2000.IEC60079标准要求.
■ 铸铝合金外壳,表面喷塑.
■ 内装万能转换开关、按钮、电流表(可按用要求装其他仪表)、指示灯.
■ 转换开关有30多种功能可由用户自由选择,可根据 要求特制.
■ 万能开关操纵机构经过优化设计,可以自动找正,能能保证转动灵活,无卡滞现象.
■ 电流表量程由用户指定.
■ 钢管或电缆布线均可.
■ 产品出厂铭牌上只体现总单元内容,名分单元代号为订货参数.
■ 符合GB3836-2000,IEC60079标准要求.
