DJYVP2计算机屏蔽控制电缆 的详细介绍

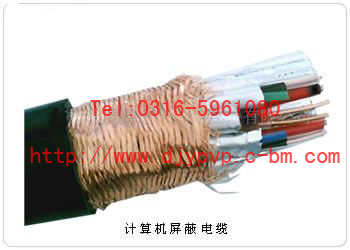

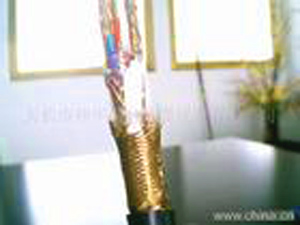

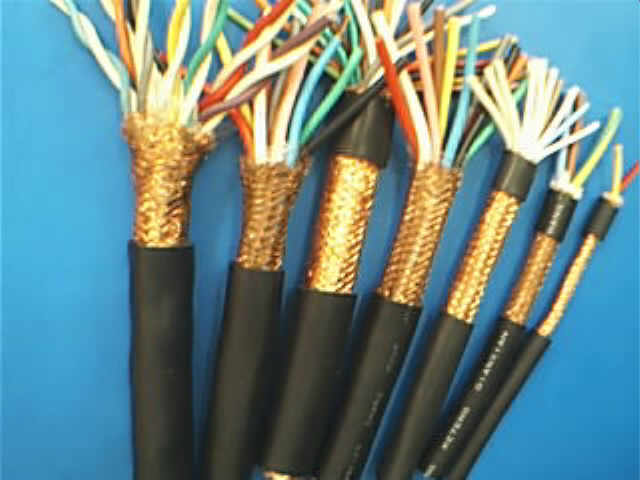

DJYVP2计算机屏蔽控制电缆
一、用途：，选用介点常数小的高压聚乙烯绝缘。采用对绞、对屏、总屏(或三线组绞合、组屏蔽、组屏总屏)等结构形式，具有介质损耗小，传输信号能力强、抗干扰性能好等特点，能可靠传输微弱模拟信号或数字信号，可广泛地用于发电、冶金、石油、化工、轻纺等部门的检测和控制用计算机系统或自动化仪表装置，以及一般的工业计算机用。
二、产品代号
DJ-(系列代号)电子计算机用屏蔽电缆
Y-(绝缘代号)高压聚乙烯
F-(绝缘代号)氟塑料
V-(护套代号)聚氯乙烯
R- 表示多股软线芯
P-(屏蔽代号)铜网屏蔽
P1镀锡铜网屏蔽
P2铜带屏蔽
P3铝塑复合膜屏蔽
电缆名称-计算机电缆
电缆屏蔽-铜丝编织屏蔽P-铜带屏蔽P2-铝塑复合带屏蔽P3
电缆绝缘-聚氯乙烯V-聚乙烯Y-交联聚乙烯YJ-氟塑料F、F46
电缆铠装-钢带铠装22、23-钢丝铠装32、33、42、43
电缆导体-单根导体A-7根导体B-多根导体R
电缆阻燃-普通阻燃ZR（ZRA、ZRB、ZRC）-低烟无卤阻燃WDZ、DWZ
电缆耐火-电缆耐火NH
电缆防爆-电缆防爆IA
本产品适用于额定电压300/500v及以下防干扰性四、 电子计算机电缆结构
标称截面
（mm2)
导体结构
20℃导体电阻（Ω/Km)
绝缘厚度
（mm）
火花试
验电压
（V）
工作交流
试验电压
（V）
种类
根数/线径
（mm）
不镀锡
镀锡
0.50
1
1/0.8
36.0
36.7
0.60
6000
2000
0.50
2
7/0.30
36.0
36.7
0.50
3
16/0.20
39.0
40.1
0.75
1
1/0.97
24.5
24.8
0.60
0.75
2
7/0.37
24.5
24.8
0.75
3
24/0.20
26.0
26.7
1.00
1
1/1.13
18.1
18.2
0.7
1.00
2
7/0.43
18.1
18.2
1.00
3
32/0.20
19.5
20.0
1.50
1
1/1.38
12.1
12.2
0.7
1.50
2
7/0.52
12.1
12.2
1.50
3
30/0.25
13.3
13.7
2.5
1
1/1.78
7.41
7.56
0.7
2.5
2
7/0.68
7.41
7.56
2.5
3
49/0.26
7.98
8.21
五、技术性能
产品额定电压(U0/U):300/500V
长期工作温度为70℃
敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃
最小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍
在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km
各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路
电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿
