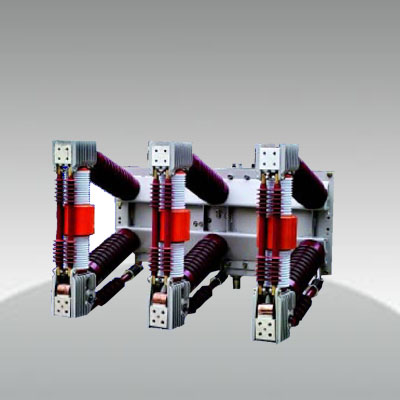

  产品名称：ZN12-40.5型断路器

品概述
            ZN12-40.5型断路器是三相交流50Hz，额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体，专用的西门子公司3AF型弹簧操动机构，采用两用电动机进行交直流储能操作，也可用于手动操作。本产品设计有：350mm,400mm,460mm  等多种相间距离，用户与不同型号的开关柜配合使用更加方便。
            可在固定柜XGN17-40.5中使用，也可在JYN1-40.5  、KYN10-40.5柜中使用。
使用环境
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa，
4、振福：地震烈度不超过8度；
5、不适用于易燃、危险、化学腐蚀及剧烈震动的场所。
技术参数
序号    项目    单位    参数
1    额定电压    kV    40.5
2    额定电流    A    1250  1600  2000
3    额定短路开断电流    kA    25  31.5
4    动稳定电流（峰值）    kA    63  80
5    4s热稳定电流    kA    25  31.5
6    额定短路关合电流（峰值）    kA    63  80
7    额定短路电流开断次数    次    20
8    额定操作顺序    　    分-0.3s-合分-180s-合分
9    额定雷电冲击耐受电压（全波）    kV    185
10    1min  工频耐受电压      kV    95
11    合闸时间    ms    50-85
12    分闸时间    ms    40-85
13    机械寿命    次    30000
14    额定短路电流开断次数    次    30
15    储能电动机额定功率    W    275
16    储能时间    s    ≤15
17    储能电动机额定电压    V    ≌110  ≌220
18    分合闸电磁铁额定电压    V    ≌110  ≌220
19    失压脱扣器额定电压    V    ≌110  ≌220
20    过流脱扣器额定电流    A    5
21    铺助开关额定电流    A    AC110、DC5
22    触头允许磨损累计厚度    mm    3

外形及安装尺寸图
