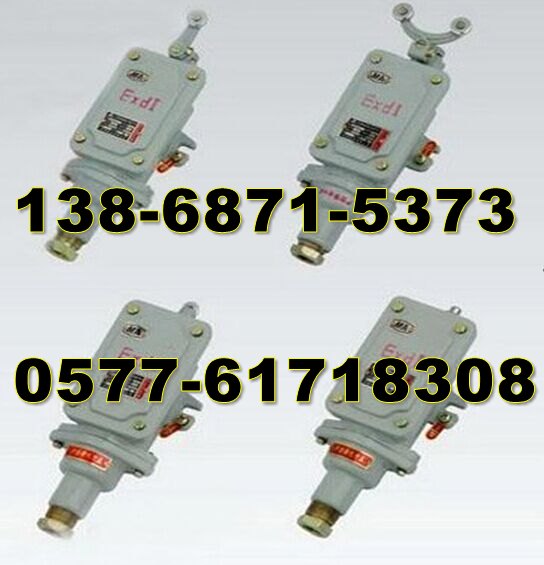

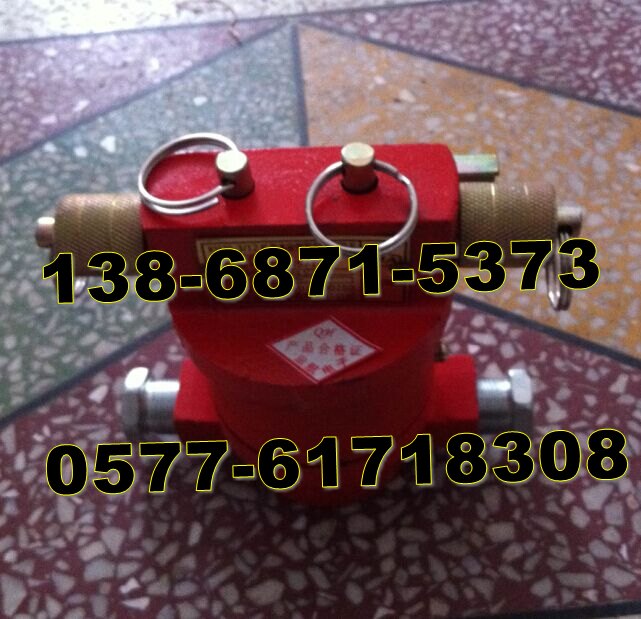

KBXC系列矿用隔爆型行程开关适用于煤矿井下及其周围介质中有甲烷、煤尘等混合物气体的环境中，在交流50Hz，电压127V的控制电路中，将机械信号变为电气信号，作控制元件之用。
1.3 使用环境
1.3.1 海拔高度不超过2000m，周围大气压力为80～110kPa。
1.3.2 运行环境温度一般为-5℃～+40℃。
1.3.3 空气相对湿度不大于95%（25℃）。
1.3.3 在有甲烷爆炸性气体混合物的矿井中。
1.3.4 在无显著摇动和冲击振动及无滴水的地方。
1.4 型号组成及其代表意义
1.5 产品执行标准
1.5.1 MT719-2007《煤矿用隔爆型行程开关》。
1.5.2 符合GB3836-2000《爆炸性气体环境用电气设备》标准要求。
1.6 产品防爆型式
矿用隔爆型
防爆标志：ExdI
二、 产品结构特征
2.1 总体结构及其工作特性

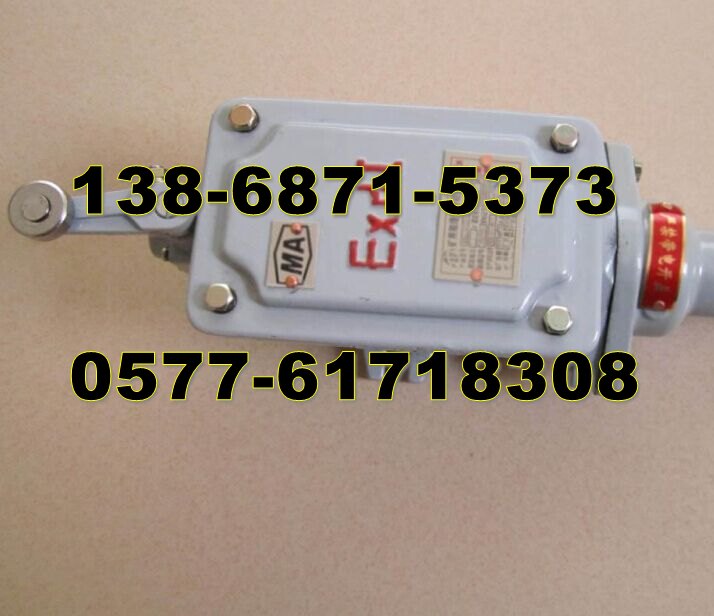

2.1.1 本系列产品的外壳采用ZG35铸钢铸成，表面喷塑；壳内装有OMRON行程开关，随着操动臂作带动触头的分合，从而实现机电信号的转换或实现电路的接通或分断；电缆布线钢管布线均可，壳内外设有接地螺钉。
三、 产品主要技术参数
3.1 主要技术参数见表1
表1
|
产品型号 |
额定电压 （V） |
额定电流 （A） |
触头数 （对） |
进线口螺纹 （G″） |
重量 （kg） |
电缆外径 (Φ，mm) |
|
KBXC-5/127-1 |
127 |
5 |
1开1闭 |
M24×1.5 |
3 |
10～14 |
四、 尺寸
4.1 外形尺寸
五、 产品使用、操作方法
5.1 使用前的准备和检查
5.1.1 使用前应检查产品连接是否松动、脱落现象并检查是否损坏。
5.1.2 安装前应检查行程开关铭牌上所列基本参数是否符合实际使用条件。
5.1.3 电源线必须与接线柱可靠固定，并保持规定的电气间隙与爬电距离。
5.2 使用与操作方法
5.2.1 按使用环境安装好行程开关。
5.2.2 通入的电源要与行程开关的实际使用电源相同。
六、 参数设定及调试
核对电压等级及相关技术参数无误后，才可以送电进行调试。
七、 故障分析及排除
|
故障现象 |
原因分析 |
排除方法 |
备注 |
|
常开常闭不动作 |
1.触头触片接触不好。 2.弹簧问题。 |
1.调整触头触片。 2.更换弹簧。 |
|
八、 保养、维护
8.1 日常维护、保养
8.1.1 使用与维护过程中，每隔半年应当进行一次隔爆接合面的检查，发现锈斑，须用O号砂布把锈斑打磨干净后再进行防锈处理。
8.1.2 在维修过程中，“严禁带电开盖”，必须断电后开盖。
8.1.3 引入装置密封圈用3001耐油橡胶制造，具有一定的邵尔氏硬度；维护时若发现其老化应与制造厂联系订购，并及时更换。
九、 运输、贮存要求
9.1 吊装、运输注意事项
搬运过程中，应避免强烈振动，严禁翻滚。
9.2 贮存条件及注意事项
应存放在通风、干燥处，以防止锈蚀。
十、 开箱及检查
10.1 检查包装箱及箱内物品、资料
开箱后应检查产品是否与用户所定购的产品相符、产品合格证、使用说明书等重要文件。
