户内高压永磁断路器VS1-12YC/630-25_高压永磁

产品概述

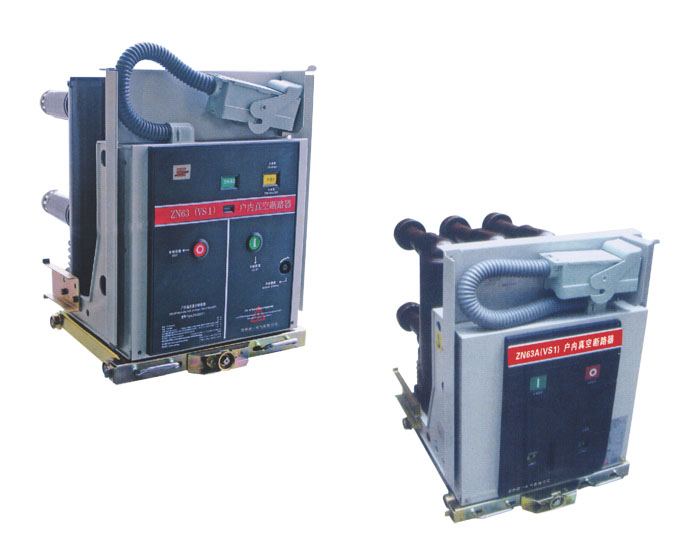

            VS1-12  型户内高压真空断路器，系三相交流  50Hz  定额电压为  12kV  电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
            该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
使用环境
A  周围空气温度：上限+40℃，下限-15℃;
b  海拔高度：≤100m(若需增高海拔，则额定绝缘水平相应提高)；
c  振幅：地震列度不超过8度；
d  空气相对湿度日平均值不大于95％，月平均值不大于90％
e  无火灾、危险、严重污染、化学腐蚀及剧烈震动的场所。
技术参数
序号    名称    名称    数据
1    额定电压    kV    12
2    额定频率    Hz    50
3    额定绝缘水平    1min工频耐压    kv    对地/相间42/48
        雷电冲击耐压(峰值)        对地/相间75/85
4    额定短路开断电流    kA    20    25    31.5    40
5    额定电流    A    630    630    1250  1600      1250  1600
            1250    1250    2000  2500      2000  2500
6    额定短时耐受电流(有效值)    kA    20    25    31.5    40
7    额定峰值耐受电流(峰值)        50    63    80    100
8    额定短路关合电流(峰值)          50    63    80    100
9    额定短路电流持续时间    S    4
10    机械寿命    次    20000
11    二次回路工频耐受电压(1min)      V    2000
12    额定操作顺序          分-t-合分-t1-合分
注：20kA、25kA、31.5kA  t=0.3s  t1=180s；40kA  t=180s  t1=180s

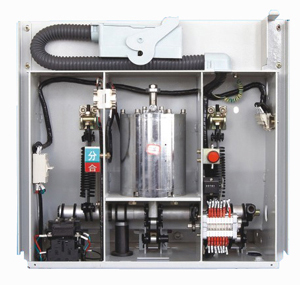

户内高压永磁断路器VS1-12YC/630-25
