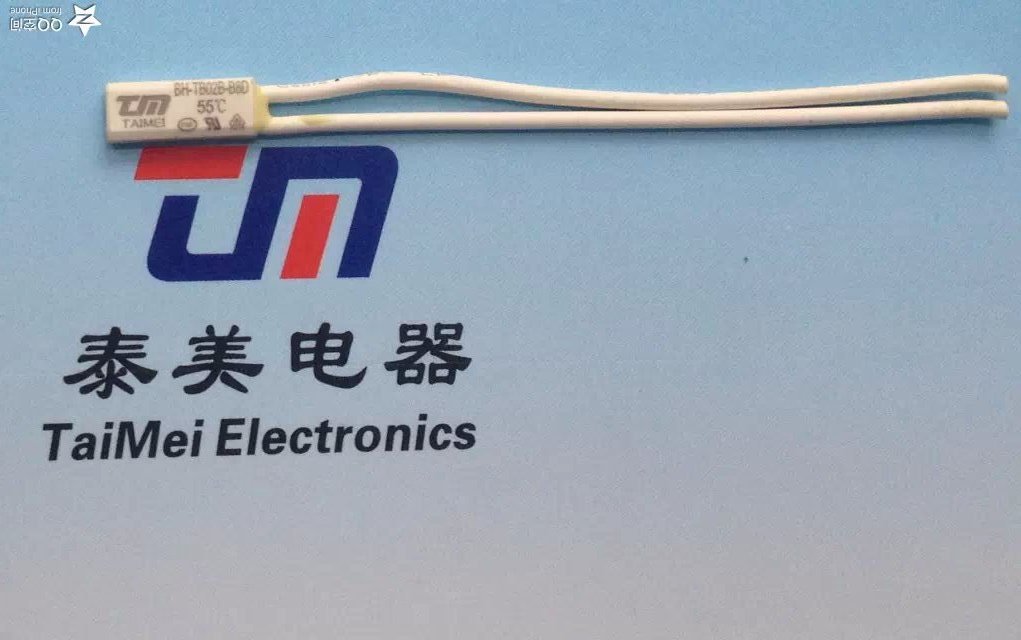

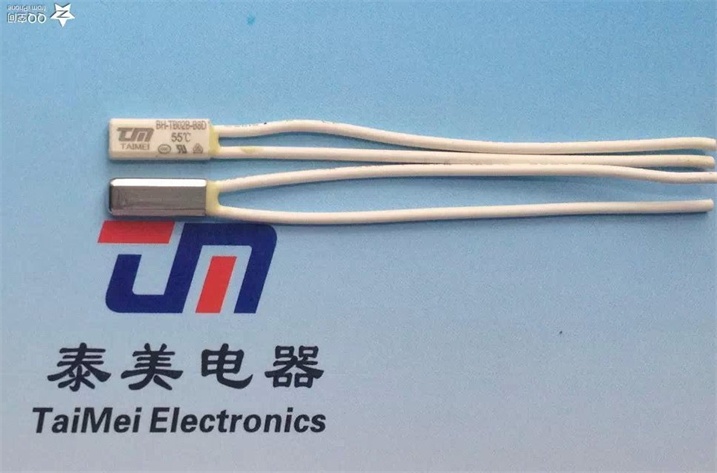

●BH-TB02B微型热保护器应用领域
⑴ 充电电池组可恢复保险丝、
⑵ 罩极电机热保护器、
⑶ 交流马达和水泵热敏开关、
⑷ 荧光灯镇流器温度开关、
⑸ 变压器温控开关、
⑹ 电加热器具限温器、
⑺ 便携式电动工具温控器、
⑻ 镇流器过温保护器、
⑼ 微电机温度保护器、
●BH-TB02B微型热保护器特点优势
⑴ 体积小,便于安装
⑵ 内阻低,小于25 mΩ
⑶ 速动型双金属片,反应速度快
⑷ 寿命高达10000次以上
⑸ 防真空浸漆工艺
⑹ 电流温度双重保护
⑺ 引线可根据要求定制
⑻ 可替代SENSATA 4MM/6MM ,PEPI, ISUZU IP405/505等进口产品
⑼ 备有常闭和常开两种类型
⑽ 采用接触感温安装时，应使产品贴紧被控器具的安装面
⑾ 安装时，不能大力把外壳压塌或使其变形，以免影响其性能
备注：客户可根据不同的需要选择外壳和导线。
●BH-TB02B微型热保护器技术参数
⑴ 产品尺寸：感温头13.5*5.4*2.4mm
⑵ 触点容量：10K(4A/12VDC 3A/24VDC 3A/120VAC 2A/250VAC)
⑶ 动作温度：30~155℃
⑷ 精 度：±5 ±3 ±1 ℃
⑸ 内 阻：小于25 mΩ
●BH-TB02B微型热保护器温度特性对照表
|
标称动作温度 （℃） |
断开温度（℃） |
复位温度（℃） |
标称动作温度 （℃） |
断开温度 （℃） |
复位温度 （℃） |
|
30 |
30±3 |
≥20 |
95 |
95±5 |
70±15 |
|
35 |
35±3.5 |
≥25 |
100 |
100±5 |
70±15 |
|
40 |
40±4 |
≥30 |
105 |
105±5 |
75±15 |
|
45 |
45±4.5 |
≥33 |
110 |
110±5 |
75±15 |
|
50 |
50±5 |
≥35 |
115 |
115±5 |
80±15 |
|
55 |
55±5 |
42±6 |
120 |
120±5 |
85±15 |
|
60 |
60±5 |
45±8 |
125 |
125±5 |
85±15 |
|
65 |
65±5 |
48±10 |
130 |
130±5 |
90±15 |
|
70 |
70±5 |
50±12 |
135 |
135±5 |
95±15 |
|
75 |
75±5 |
53±14 |
140 |
140±5 |
100±15 |
|
80 |
80±5 |
55±15 |
145 |
145±5 |
100±15 |
|
85 |
85±5 |
60±15 |
150 |
150±5 |
105±15 |
|
90 |
90±5 |
65±15 |
155 |
155±5 |
110±15 |
