工作原理

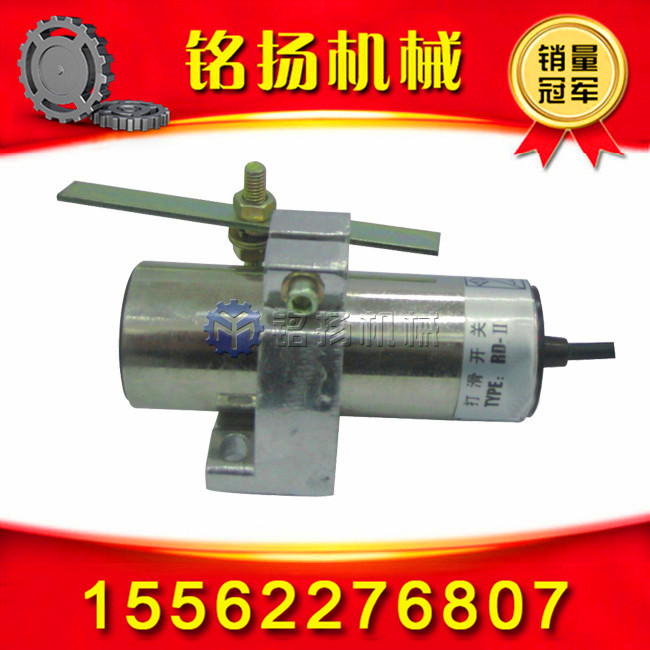

旋转探测仪不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡死堵转，旋转探测仪安装在被动轴上如图1他是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关脉冲信号（当检测片转动到离速度开关4-8毫米距离时为一个脉冲），以图一为例：通电瞬间速度开关通过串连的继电器使继电器吸合延时为设定的秒数，设备被动轴转动一圈需要给速度开关两个脉冲，如果速度开关设定在8秒，设备转动一圈小于8秒，速度开关通过串连的继电器无动作（继电器保持吸合），当设备转动一圈大于8秒，速度开关认为已发生卡死堵转，通过串连的继电器使电继器跳脱(继电器断电)，保护设备
特点
◆ 非接触，无运动部件、无磨损、安全寿命长、维护费用低、适用于环境恶劣的现场。
◆ 一体化结构，免设置、调试，安装简单。
◆ 体积小、重量轻、寿命长
◆ 输出信号既可与现场设备联锁使用，也可送达DCS控制系统
◆ 配有状态指示灯。设备正常运行时，指示灯“闪烁”；停机时，指示灯“常亮”。
◆ 跳脱时间可调3-18S
技术参数：
工作电源：220VAC±15％
负载电流：≤5A
绝缘电阻：＞500MΩ
输出信号：开关量信号
环境温度：-20℃~+60℃
环境湿度：≤90%
外型尺寸：Φ38×105mm
重 量：0.5Kg
防护等级：IP66
