一、用途

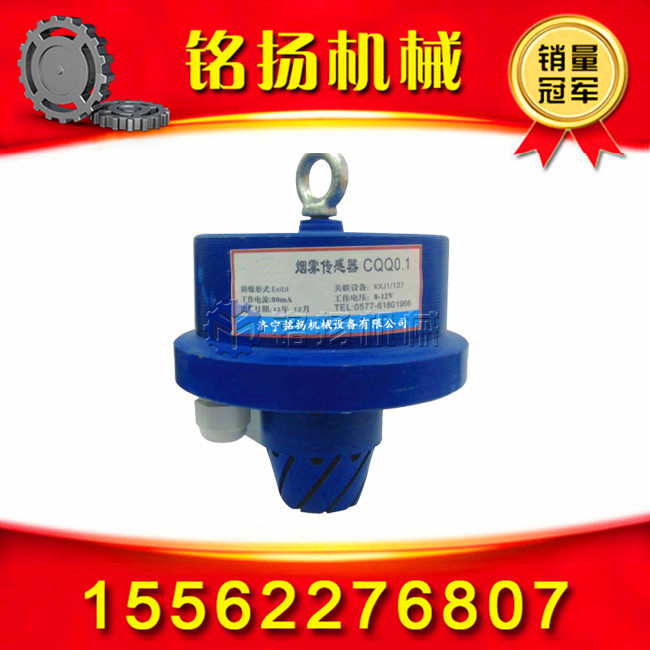

GQQ0.1矿用烟雾传感器为矿用本质安全型，用于监测煤矿井下机械故障磨擦、电缆发热、煤层自燃等原因引起的火灾事故。可安装在煤矿井下的带式输送机机旁易发热处，作为矿用带式输送机保护装置的烟雾保护信号检测之用。
二、性能特点
体积小、重量轻、设有便于悬挂安装的吊环，传感器的安装、调试和维护方便可靠。本传感器采用气敏型探头元件，具有灵敏、可靠、无误动作，当所测烟雾浓度≥0.1mg/m3时输出低电平信号实现带式输送机烟雾保护。
三、主要技术参数
1.防爆型式 矿用本质安全型
2.防爆标志为：ExibⅠ
3.外壳防护等级：IP54
4.本安参数
Ui：DC12.5V , Ii：80mA , Li：0mH , Ci：4.7μF
5.额定工作电压：12V；
6.工作电流：≤80mA；
7.动作条件：≥0.1mg/m3；
8.输出信号：当无烟状态下或烟雾浓度＜0.1mg/m3时，传感器输出高电平信号≥11VDC； 当烟雾浓度≥0.1mg/m3时，输出低电平信号≤0.5VDC。
9.动作灵敏度为Ⅱ级，响应时间≤30s。
10.传输距离：传感器到关联设备之间的传输介质为矿用移动轻型橡套软电缆MYQ3×1.5mm2 接线,与主机的电缆长度≤1000m。
四、关联设备表
|
型 号 |
名 称 |
防爆标志 |
防爆证号 |
安标证号 |
生产单位 |
|
KHP128-Z |
煤矿用带式输送机保护装置主机 |
Exd[ib]Ⅰ |
320100768 |
MCA070181 |
济宁铭扬机械 |
