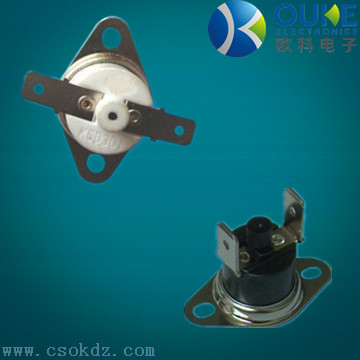

KSD301 超小型温控器
系统触感温式速动型温控器，为满足不同用户需要、工作方式分自动复位和手动复位，安装方式有活动式、组合式。连接端子宽度有6.3mm、4.8mm、3.2mm平脚及45℃弯脚、90℃弯脚等。该产品主要用于电气设备及家用电器中作热过载保护。如：饮水机、消毒柜、淋浴器、烘干机、医疗设备等。
1． 使用条件
① 相对湿度在+20℃环境下达95%
② 大气压力86-106Kpa
③ 工作位置: 任意
2． 技术参数
① 触点形式：1D或1H（限自动复位）
② 触点负载：220VAC 10A 3A 8A 或24VDC 10A 3A 8A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1500VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S2
⑧ 重量 10g
3． 规格数据表
|
复位方式 |
动作温度 |
动作温度误差 |
回复温度 |
测试升降温速度 |
备注 |
|
自动复位 |
-10-110 |
±5或±3或±2 |
10-40 |
5-10 |
|
|
120-150 |
15-50 |
|
|||
|
165-220 |
±10 |
20-70 |
7-15 |
|
|
|
手动复位 |
45-110 |
±5 |
降40%温度或在环境中5分钟以后按按钮 |
5-10 |
允许0℃以下自动回复 |
|
120-150 |
|
||||
|
|
±10 |
7-15 |
允许5℃以下自动回复 |
4． 安装尺寸及外形
5、产品优势
具有性能稳定、控温精度高、动作可靠干脆且体积小、不拉弧、寿命长、对无线电干扰少等特点。
注意事项
① 采用接触感温式安装时，应使金属盖面贴紧被控器具的安装面，为确保感温效果，应在感温表面涂上导热硅脂或其他性能类似的导热介质。
② 安装时不可把盖面顶部压塌、松动或变形，以免影响性能。
③ 不能让液体渗入控温器内部，不得使外壳出现裂纹，不得随意改变外接端子的形状。
④ 产品在不大于5A电流的电路中使用，应选择铜芯截面为0. 5-1平方毫米导线连接；不大于10A电流的 电路中使用，应选择铜芯截面为0.75-1.5平方毫米导线连接。
⑤ 产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。
⑥ 此手动复位型温控器在升温突跳后待温度下降20℃后方可按复位柄，且用力4~6牛顿为宜，不可过大。
⑦ 为确保温控器能正常工作，预留复位柄端面到封盖感温面垂直距离
