壹：产品介绍
高压无功补偿串联电抗器主要用于与电力系统高压并联电容器串联，抑制高次谐波，限制合闸涌流和操作过电压，改善系统供电质量，保证电网安全和经济运行。
过载能力：1.35倍额定电流下稳定工作；热稳定能力：25倍额定电流下允许时间2秒；动稳定能力：2.55*25倍额定电流时间5秒，无任何热和机械损伤。
贰：高压串联电抗器结构特点：
1.该电抗器分为三相和单相两种，均为环氧浇注式。
2.铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。
3.线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲击而不裂开。
4.环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
5.线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
叁：使用条件：
1. 海拔高度不超过2000米。
2. 运行环境温度-25℃～＋45℃，相对湿度不超过90％。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件。
肆：性能及技术参数：
1.可用于系统电压为：6kV、10kV、10.5kV、11kV。
2.电抗率为：1%、4.5%、5%、6%、7%、12%、14%
3.绝缘等级：F级，电抗器噪声：≤45dB
4.过载能力：≤1.35倍下连续运行
5.电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。

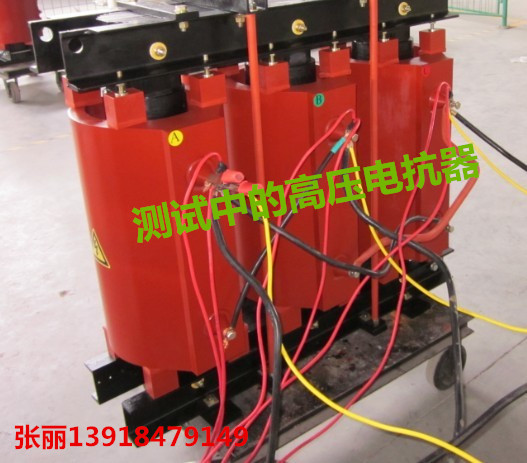

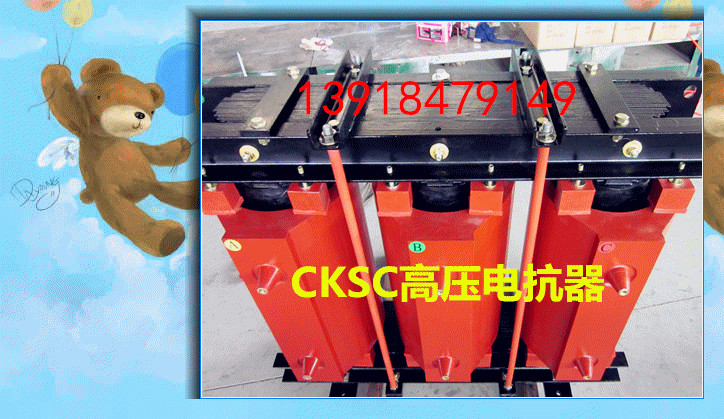

伍：高压串联电抗器实物图
