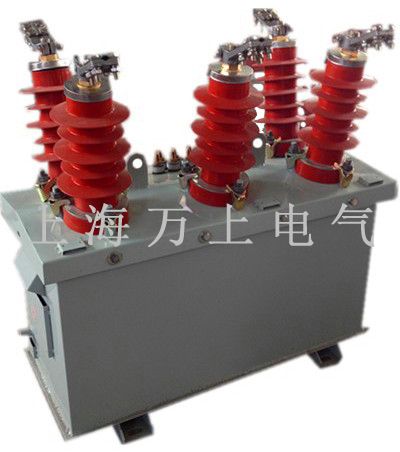

JLSZ-6、10干式组合互感器（10KV干式高压计量箱）
一、性能概述
本产品由组合互感器和仪表箱两大部分组成。组合互感器由两只单相电压互感器(PT)及两只电流互感器(CT)组成。PT、CT均为电磁式，成一字形排列。固定在底板上，互感器的铁芯全部采用晶粒取向的条形优质冷轧硅钢片叠成。两只PT的绕组采用V/V联结组成三相测量装置。两只CT的一次绕组分别与电网A、C相串连。
仪表箱与组合互感器的箱体分离，由长约4米户外电缆(4×42+3×2.52)和互感器的二次绕组出线连结起来。仪表箱内装三相有功电度表和无功电度表各一块，从箱体观察窗可以清楚地读抄数字，也可根据用户需要将仪表箱与组合互感器箱体连在一起组成连体式结构。
二、产品执行标准
1.国家标准GB1207—2006电压互感器;
2.国家标准GB1208—2006电流互感器;
3.国家标准GB311.1—1997高压输变电设备的绝缘配合。
4.国家标准GB17201-2007组合互感器。
三、使用条件
1.该产品适用于频率为50Hz的10kV或6kV三相交流电力系统中;
2.环境温度：-20℃～+40℃;
3.周围无严重影响电气绝缘的污秽、侵蚀性或易爆性介质。
四、技术参数
1.额定一次电压：10kV、6kV;
2.额定二次电压：0.1kV;
3.额定一次电流：5、10、15、20、25、30、40、50、60、75、100、150、200、250、300;
4.额定二次电流：5A或1A;
5.电压互感器的额定容量：20VA;
6.电流互感器的额定容量：10VA;
7.额定功率因数：0.8(滞后);
8.准确度等级：0.2级;0.2S级;
9绕组温升：≤55K;
10.整机工频耐压：一次对二次及地之间35kV，1分钟，二次对地之间2kV，1分钟。
