隔离换向开关 GHK-80/1140V
GHK-120/1140V隔离换向开关

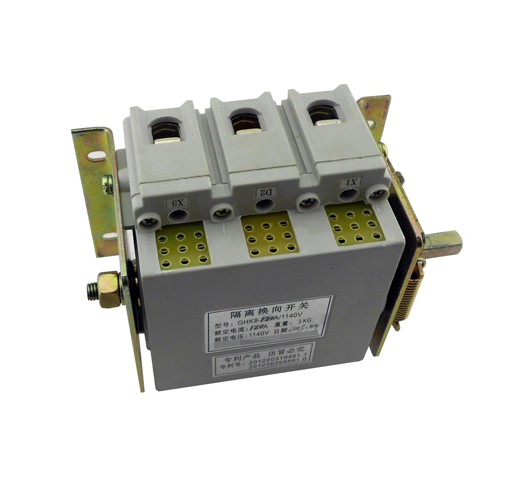

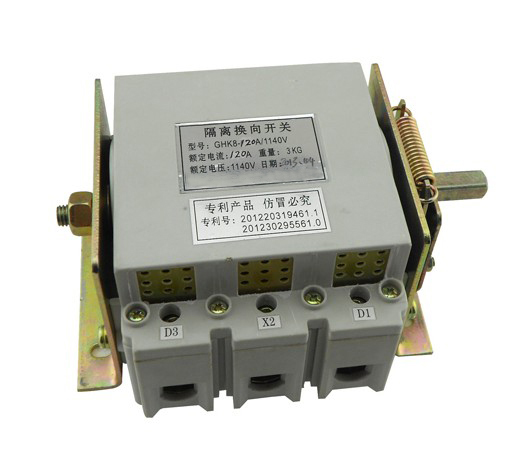

GHK-80/1140V隔离换向开关
乐清市巨鼎防爆电器有限公司生产销售
一.适用范围
GHK-80/1140V；GHK-120/1140V隔离换向开关，是一种实用型空气式隔离换向开关，适用于煤矿井下额定电压1140伏、额定电流为200安培以下的防爆电磁起动器中，用作主电路的隔离和三相异步电动机的换向。在无负载情况下隔离换向开关进行操作，能接通、分断、隔离电源和三相异步电动机的换相;在紧急情况下可带负荷分断电源电路。它的外形尺寸和要求的安装空间尺寸均小于国内外现有的同类型产品。
二．结构特点
1. GHK-80/1140V；GHK-120/1140V隔离换向开关，采用双动触头组和正、反向转动触头组构成的双断点式结构，设有消弧栅灭弧系统和用于控制合、分闸的换向操作机构，具有结构简单、分断能力强、可靠性高等优点。
2.安装尺寸和换向转轴与HD1-3-200/660V隔离换向开关相同，是矿用防爆电器行业由原电压等级660V提升为电压等级1140V的经济实用的新产品。
3.电源进、出电缆与开关连接无需电缆端子，采用剥除长约20MM的绝缘层，插入封闭式电缆连结金属箍内的连结端口，将其对应的螺钉紧固即可。
4.消弧栅与上盖组成灭弧室。
三．主要技术参数
a.额定工作电压1140V
b.额定工作电流120A、80A
c.分断能力≤1Ie
d.约定发热电流220A
e.操作角度 -45度~45度
f.外型尺寸 165*146*95mm
g.安装尺寸144*66mm
h.重量3kg
四．维修保养
注意：调整、维修前请先切断电源，严禁带电操作，危险电压会引起触电和燃烧。
1.清洁开关表面尘土，必要时用吸尘器除尘。
2.打开上盖，检查主触头是否被氧化和电蚀，若表面不平，则必需更换触头。
3.如有必要检查和更换消弧栅。
五.正常工作条件
a.周围空气温度不超过+40度,下限不低于-25度.
b.24h内的平均值不超过+35度,超出此范围请与制造厂协商.
c.海拔不超过2000m
d.最高温度为+40度时,空气的相对湿度不超过50%,在较低的温度下可以允许有e.较高的相对湿度,例如20度时达90%,对由于空气温度变化偶尔产生的凝露应采取特殊的措施.
f.产品周围空气的污染等级为3级
g.安装面与垂直线倾余度不超过+-15度
h.安装在无腐蚀金属和破坏绝缘的腐蚀气体或蒸汽的环境中.
i.在无雨水侵袭的场所
j.无显著冲击,振动的场所.
