CKSC-6/10-6 全称是10KV三相高压环氧浇注电抗器
电抗器容量是 27KVAR
高压指的是10KV系统
电容柜补偿的容量是450KVAR
CKSC中的S代表的是三相电抗器 如果是D 代表是单相电抗器
6指的是电抗率， 常用的电抗率有 1% 6% 7% 12% 14%等

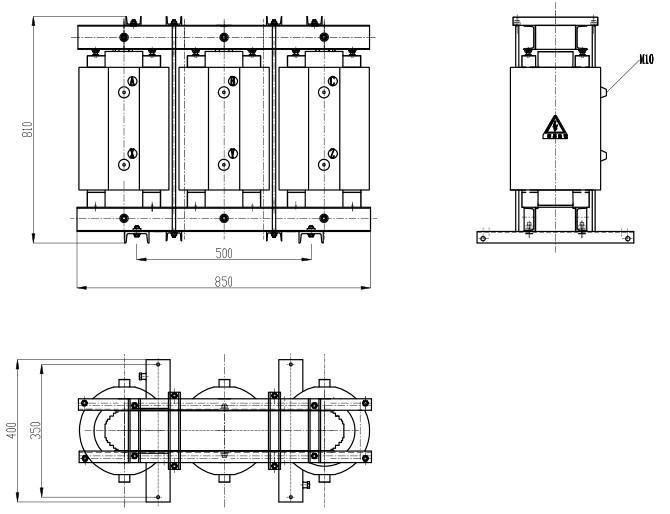

CKSC-6/10-6电抗器图纸与安装尺寸
CKSC-6/10-6 全称是10KV三相高压环氧浇注电抗器 使用场合
补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所

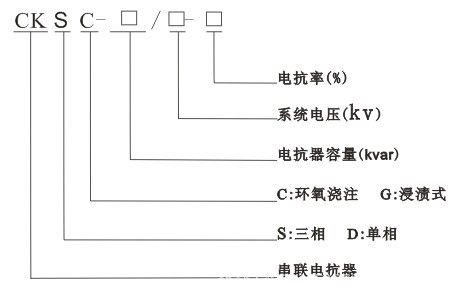

CKSC-6/10-6型号意义
CKSC-6/10-6 全称是10KV三相高压环氧浇注电抗器 使用环境特点
1.眀拔高度不超过2000米。
2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。
3.栀围无有害气体，无易燃易爆物品。
4.栀围环境应有良好的通风条件。
CKSC-6/10-6性能及技术参数
1.可用于系统电压为：6kV、10kV、10.5kV、11kV。
2.电抗率为：1%、4.5%、5%、6%、7%、12%、14%
3.绝缘等级：F级，电抗器噪声：≤45dB
4.过载能力：≤1.35倍下连续运行
5.电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。
CKSC-6/10-6 我公司生产电抗器结构特点有哪些
第一、其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。
第二、铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。
第三、高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂。
第四、第三条中提到的环氧浇注线圈具有防水、局部放电量低等优点，即使是在极其恶劣的环境条件下也能安全运行。
第五、环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫，能够有效减小线圈运行时的震动强度
CKSC-6/10-6电抗器接线示意图
我公司生产CKSC系列电抗器，产品品种齐全，工艺，质量精益求精。公司本着服务“只有起点，没有终点”的理念,持续为广大用户提供优质产品与服务。
