一、适用范围
1．1区、2区危险场所。
2．IIA、IIB、IIC类，温度组别为T1-T4的性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
二、型号含义
三、产品特点

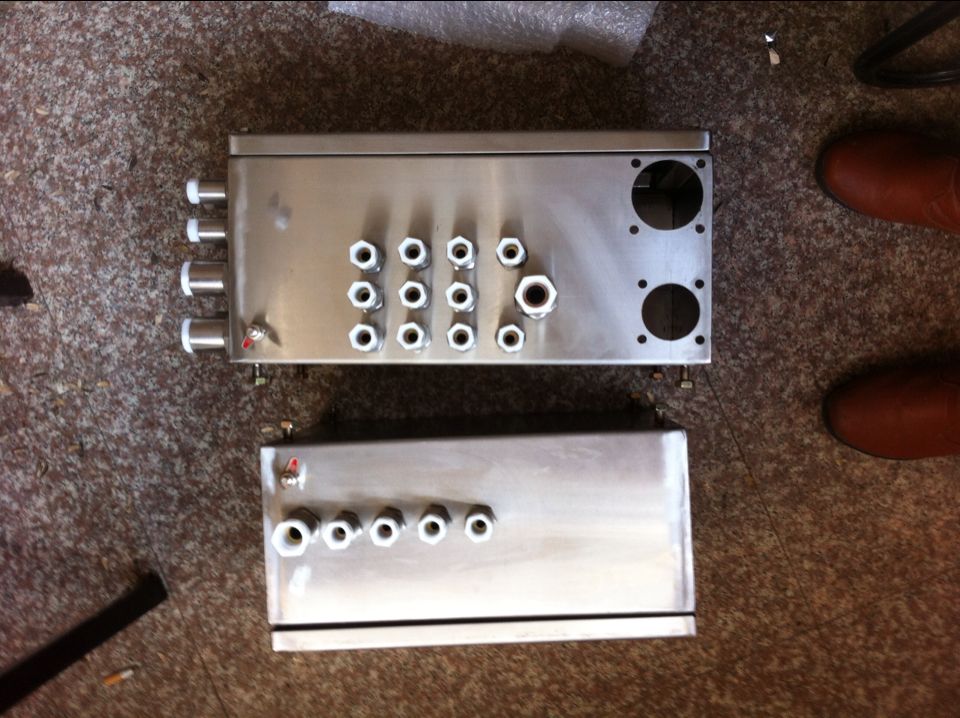

1．本产品采用隔爆型结构，分电器主腔和接线腔，主腔内装有用户要求的各种电器元件，接线腔内装有接线端子和防爆插接装置。
2．外壳采用优质SS304不锈钢板数控折弯成形后，采用气体保护焊机自动焊接，焊缝美观、变形小、整体外形美观亮丽。隔爆面上采用大型数控雕铣机铣有“O”形密封槽，嵌有耐油耐老化的进口密封圈，使柜体整体具有较高的防水防尘能力，防护等级可达IP65以上。
3．本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好。
4．所有紧固件均采用抗强腐蚀的SS304不锈钢紧固件。
5．钢管或电缆布线均可。
6．可根据用户要求特制。
四、主要参数
防腐等级
额定电压（V）
额定电流（A）
防爆标志
支路数
防护等级
WF2
220/380
10-100A
ExdIIBT4
DIPA20 TA，T4
4、6、8、10、12
IP54或IP65
五、外形尺寸
六、订货须知
用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
七、由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。
