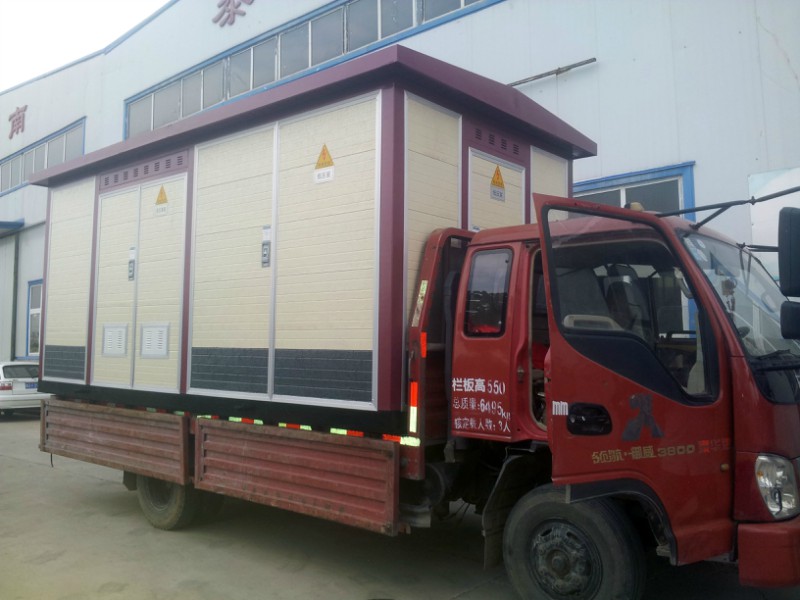

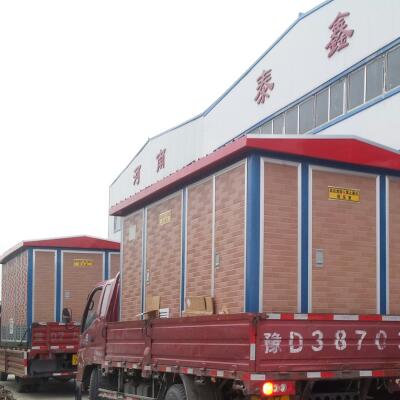

YB系列预装式变电站(也称箱式变电站)是一种把高压配电装置、变压器和低压配电装置，按照一定的接线方案组装而成的预装式成套配电装置，主要用于40.5/0.4、12/0.4kV或40.5/12kV三相交流系列，作为传输、接受和分配电能的整体式输变电装置。

YB系列预装式变电站具有成套性强、占地面积小、造型美观、安装周期短、运行安全可靠等优点。有广泛的适用性、通用性和互换性，属城网改造的首选产品，它适用于油田、工地、矿区、港口、高层建筑、城市路灯、住宅小区、工厂、企事业单位、发电厂及供电系统内部的自用变电装置。

河南省泰鑫电有限公司
联系人：曹经理
手 机:13393779700
座 机：03752251588
邮 箱：674132953@qq.com
网 址：http://www.taixindianqi.cn

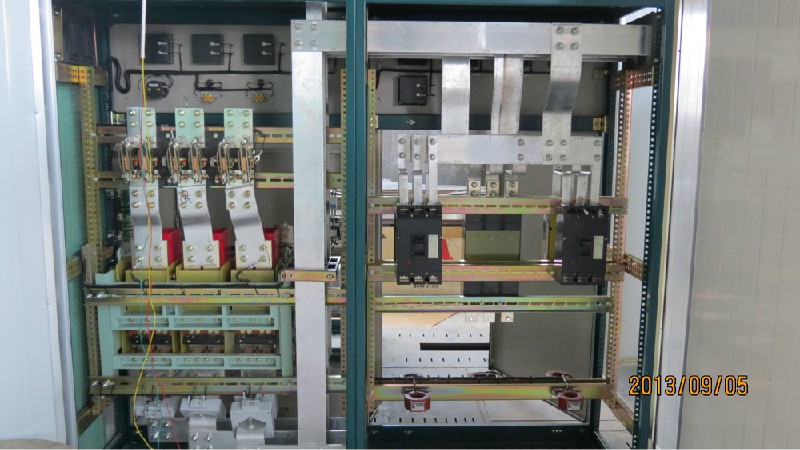

布置可分为三个隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电模式。

GB/T17467-1998 　高压/低压预装式变电站

GB4208-2008 　　　外壳防护等级（IP 代码）（eqv IEC 60529:2001）

DL/T537-2002 　　　高压/低压预装箱式变电站选用导则

GB1094.1-1996 　　电力变压器 总则

GB1094.2-1996　　电力变压器 温升

GB6451-2008 　　　油浸式电力变压器技术参数要求

序号No. 项目 单位 参数

高压单元 额定频率 HZ 50或60

额定电压 kV 6 10 35

最高工作电压 kV 6.9 11.5 40.5

工频耐受电压 对地和相间/隔离断口 kV 32/36 42/48 95/118

雷电冲击耐压 对地和相间/隔离断口 kV 60/70 75/85 185/215

额定电流 A 315、400、630

额定短时耐受电流 kA 12.5（2s)、16(2s)、20(2s)

额定峰值耐受电流 kA 31.5、40、50

低压单元 额定电压 V 380、220

主回路额定电流 A 100～3200

额定短时耐受电流 kA 15、30、50

额定峰值耐受电流 kA 30、63、110

支路电流 A 10～800

分支回路数 路 1～6

补偿容量 Kvar 0～360按变压器容量的15%～20%补偿

油浸式变压器、干式变压器、箱式变压器、特种变压器、三相油浸变压器

调压变压器/电站变压器、电厂变压器/矿用变压器

配电系统、高压配电柜、低压配电柜

所用变压器为S9-型,S11型，S13型35Kv级及10KV级电力变压器

河南省泰鑫电有限公司
联系人：曹经理
手 机:13393779700
座 机：03752251588
邮 箱：674132953@qq.com
网 址：http://www.taixindianqi.cn

开封ZGS系列箱式变压器-河南省泰鑫电气有限公司厂家直销！

河南省泰鑫电气有限公司所生产的ZGS系列美式箱变，是将变压器身、高压负荷开关、保护用熔断器等设备统一设计，放在同一密封油箱中。

备有齐全的运行检视仪表压力计、压力释放阀、油位计、油温表等，美式箱变具有供电可靠、结构合理、安装迅速、灵活、操作方便、体积小、造价低等卓越性能，既可用于户外、又可用于户内，广泛应用于工业园区、居民小区、商业中心及高层建筑等各种场所。

应用范围:工业园区、居民小区、商业中心及高层建筑  型号:ZGS9(11)-Z(H) 频率特性:低频电源相数:三相 铁心形状:阶梯型 冷却形式:干式 铁心结构:环型 绕组数目:多绕组 防潮方式:密封式 冷却方式:风冷式 外形结构:立式 电压比:10000/400（V） 效率(η):30~2500（KVA） 额定功率:50（Hz）

组合式变压器（又称美式箱变）

美式箱变特点

1、全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全。

2、体积小、结构紧凑，仅为国内同容量箱变的1/3左右。

3、既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性。

4、损耗小，与国内同型变压器的损耗相同。可根据客户需要提供损耗水平为9系列、10系列、11系列以及非晶合金铁心系列的组合式变压器供选择。

5、电缆接头可操作200A负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点，操作方便、灵活。

6、采用双熔丝保护，降低了运行成本。

7、箱体采用防腐设计和特殊喷漆处理，广泛适用各种恶劣环境，如多暴风雨的高污染地区。
