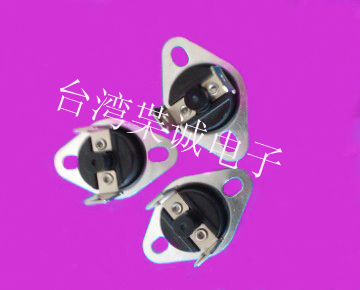

T23电木温控开关_T23温度开关_东莞市悦势电子有限公司

结构及应用
KSD301系列产品是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态，触点处于闭合状态，当温度达到客户使用温度时，双金属元件受热产生内应力而迅速动作，推动动触片，打开触点，切断电路，从而起到控制温度作用。当电器冷却到设定复位温度时，触点自动闭合，恢复正常工作状态。广泛用于家用饮水机及电热开水瓶，消毒柜，微波炉，电热咖啡壶，电饭锅，空调，多士炉，蒸汽枪，暖风机，过胶机等电热器具。

特点：
KSD301系列温控器是一种双金属片作为感温元件的开关，电器正常工作时，双金属片处于具有性能稳定，控温精度高，动作可靠干脆且体积小，量轻，不拉弧，可靠性高，寿命长，对无线电干扰少等特点。
注意事项：
1】采用接触感触温式安装时，应使金属盖面贴紧被控器具的安装面，为确保感温效果，
应在感温表面涂上导热硅脂或其他性能类似的导热介质。
2】安装时不可把盖面顶部压塌，松动或使其变形，以免影响性能。
3】不能让液体渗入控温器内部或过大力使外壳出现裂纹，不得随意改变外接端子的形状，
影响电气可靠性，有足够的绝缘保护措施，防止漏电，确保使用安全。
4】产品在不大于5A电流的电路中使用，应选择铜芯截面为0.5~1mm²导线连接；
不大于10A电流的电路中使用，导线选择为铜芯截面为0.75~1.5mm²导线连接。
5】产品应在相对湿度小于90℅，环境温度40℃以下通风，洁净，干燥，
无腐蚀性气体的仓库中存放。
技术参数
1】电气参数：AC125V,15A最大max阻性负载          AC250V,10A,AC250V,16A最大max
2】动作温度范围：-30~+300℃
3】通断温差范围：10~25℃或按消费者要求
4】温度偏差：±5/±10℃或按消费者要求
5】环境温度：普通型：T150℃；高温型：T300℃;
6】接线方式：插端子250#（弯0~90℃可选）；插端子187#（弯0~90℃可选，厚度0.5/0.8mm可选）；
7】寿命：≥10,0000次
8】电气强度：1500VAC/0.5mA/1min的耐压测试，无闪烁，无击穿；
9】接触电阻：≤50mΩ初始值
10】绝缘电阻：≥100MΩ（DC500V常态）
11】接点形式：
常闭型：温度上升，触点/电路断开，温度下降，触点/电路接通;
常开型：温度上升，触点/电路接通，温度下降，触点/电路断开；
12】外壳防护等级：IP00
13】接地方式：通过温控器金属外壳与器件接地金属零件相连。
14】安装方式：KSD301系列安装普通活动环；安装小圆活动环；安装平板活动环，带安装孔普通大铝盖  带安装孔加长铝盖；
15】耐热性：安装表面温并不超出使用温度的120℅；
16】绝缘材料PII值：PII175；
17】结构方式：内置式；
18】绝缘壳体：电木、陶瓷、PPS；

高温型温控器是突跳式温控器的一种,采用耐高温外壳-陶瓷体结构。我司采用的陶瓷体产品，外观圆润细腻呈乳白色，为工业特级耐高温陶瓷，是以专业生产温控器陶瓷壳体厂家生产，经过特殊加工成形，应用于突跳式温控器，此产品经过高温高电流高电压，产品壳体不会受到变形，破裂与高压击穿，此种产品温度控制范围：150℃至260℃；每隔5℃为一温度点，质量可靠，温度控制精确，寿命长，体积小，便入安装等特点。适用于功率大高强度温度环境中工作，如：挂烫机、电磁炉、电烤炉、高温烤箱、微波炉等白色家电产品。
通过认证

欢迎来电咨询、交流、索样、订购.              交期：3-5天内交货，
联系电话：15322879696周小姐)
公司传真：0769-82062731
