应用
PROFIBUS  协议包括三个主要部分:
?  PROFIBUS  DP:主站和从站之间采用轮循的通讯方式，主要应用于制
造业自动化系统中单元级和现场级通信
?  PROFIBUS  PA:电源和通信数据通过总线并行传输，主要用于面向过
程自动化系统中单元级和现场级通讯
?  PROFIBUS  FMS:定义了主站和主站之间的通讯模型，主要用于自动
化系统中系统级和车间级的过程数据交换
优势
?  12M  的通信速率和可靠的通信质量  (海明距离=4)
?  适用多种通信介质  (电、光、红外、导轨以及混合方式)
?  灵活的拓扑结构，支持线型、树型、环型结构以及冗余的通信模型
?  强大的通信功能，支持基于总线的驱动技术和符合IEC61508的总线
安全通信技术
?  先进的网络规模  (最多支持126  个总线站，网络规格可达90  公里)

PROFIBUS  网络的构成
1.  PROFIBUS  主站(一类主站，必需)
?  SIMATIC  PLC
?  SIMATIC  WinAC  控制器
?  支持主站功能的通讯处理器
?  IE  /  PB  链路模块
?  ET  200S  /  ET  200X  的主站模块
2.  PROFIBUS  从站
?  ET200  系列分布式I/O
?  支持DP  接口的传动装置
?  支持从站功能的通讯处理器
?  其它支持DP  接口的输入、输出或智能设备
3.  PROFIBUS  网络部件

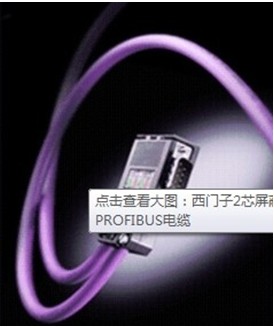

?  通信介质—电缆
?  总线部件—总线连接器、中继器、耦合器、链路
?  网络转接器—串行通信、以太网、AS-i、EIB  系统
4.  人机界面设备  (二类主站，可选)
?  TP  /  OP  设备
?  经由通讯处理器连接到网络的计算机及编程设备
5.  工程及诊断工具
?  网络配置、诊断工具
?  剥线工具

通讯处理器的作用是将SIMATIC  PLC连接到PROFIBUS网络中。设计用于严酷的工业环境中，可用于较宽的温度范围内。并通过船级社认证
(ABS)，可用于船只或海上设备。通讯处理器允许标准S7  通讯、S5  兼容通讯以及PG/OP  通讯。
通讯处理器功能概述:
?  通过  PROFIBUS，可以很容易地对通讯处理器进行组态和编程
?  使用  S7  路由功能，可以提供交叉网络编程器通讯
?  并且无需编程器即可进行通讯处理器的更换
?  用几个  PROFIBUS-DP  接口扩展SIMATIC  PLC  的过程I/O
?  使用几个通讯处理器，即可根据子处理器实现一个有针对性的解决方案
?  使用多功能和  OP  通讯，可以实现丰富的HMI  解决方案
?  特别适合于用  SYNC  /  FREEZE  (同步/  冻结)  和等距总线循环等闭环控制任务
?  NCM  S7  提供有丰富的诊断功能，包括通讯处理器运行状态、一般诊断和状态功能、连接诊断和诊断缓冲器。
使用用于  PROFIBUS  的NCM  S7  选件包  (集成在STEP  7  中)  ，可以进行组态
?  时间同步  (使用CP  443-5  基本型和扩展型)
?  通过在  SIMATIC  S7-400  容错系统中的过程I/O  (例如ET  200M)的冗余连接，增加了工厂的可用性
?  运行过程中可添加分布式  I/O  (CP  443-5  扩展
西门子总线连接器6ES7972-0BA41-0XA0  35°无编程口总线连接器
西门子总线连接器6ES7972-0BB41-0XA0  35°带编程口总线连接器
西门子总线连接器6ES7972-0BA12-0XA0  90°无编程口总线连接器
西门子总线连接器6ES7972-0BB12-0XA0  90°带编程口总线连接器
西门子总线连接器6ES7972-0BA50-0XA0  90°无编程口快速总线连接器
西门子总线连接器6ES7972-0BB50-0XA0  90°带编程口快速总线连接器
西门子总线连接器6ES7972-0BA52-0XA0  总线连接器
西门子总线连接器6ES7972-0BB52-0XA0  总线连接器
西门子40针前连接器6ES7392-1AM00-0AA0
西门子20针前连接器6ES7392-1AJ00-0AA0
西门子DIN导轨6ES7  390-1AE80-0AA0
