一、原理
      发光器发出的光直射到接收器，形成光幕系统。放置在发光器和受光器之间的目标物体将会阻挡一部分光线使其不能射到相应的接收器器件。测量光幕使用同步扫描来识别被挡的通道，首先一个发光器通道发出光脉冲而对应的受光器同时来寻找该脉冲，当找到后立即完成一个通道的扫描；接着转到下一个通道直至完成。这个周期完成后，系统记录哪些通道通光，输出信号。利用独特的同步多光束红外LED发射和接收产生精确的光线交叉斑，具有极小物体的检测能力。
二、使用

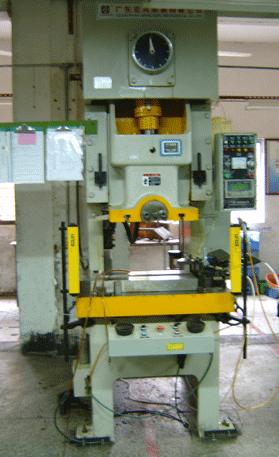

MYX系列检测光幕提供了一套简单、经济、高可靠性的检测小部件通过方案，而不用考虑部件通过的位置，包括机械的零部件分拣和零部件的计数应用。适用于模具冲压保护、零部件分拣、小部件检测及计数、包裹搬运及各种检测高度的应用。
三、组成单元

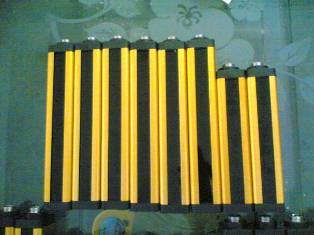

            1.一对高分辨率光幕
            2.（可选控制器和NPN）一个控制器：为发光器、受光器供电，并接收受光器传送的通光、遮光信号，输出控制信号，控制机床的制动控制回路或其他设备的报警装置，实现检测
            3.信号电缆：用来传输控制器和发光器、受光器之间的信号；
            4.控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制；
四、技术参数
            1.可检测最小物体尺寸为  4.2mm；
            2.检测端面极小的物体；
            3.检测范围为  500mm  和800mm；
            4.检测高度为  130mm、248mm  两种；
            5.控制输出：NPN  输出（可选控制器）；
            6.供电电压：10～30VDC
TB2  模块
TB2双手同步控制模块(避免机械对工人手、脚的伤害)

一、  功能（多用于改装单控制机械）

在很多机器上，由于双手的不协调或其它原因，一只手在起动机器的同时，另一只手可能处于危险区域，或某些已经安装了双手控制按钮的机器上，由于两个按钮不能同步控制机器的起动，个别操作人员有可能先顶住一个按钮，只用一直手操作，从而酿成安全事故。使用双手同步控制模块可以避免由于工人先按住或用物体或身体的一部分去顶住其中一个按钮而带来的安全问题。

二、特点及使用

•  该模块接线简单、维护方便，只要稍微了解一些电气常识的人都能操作。

•  双手同步控制器集双手按钮同步控制功能、脚踏开关控制功能、同步/连续/调模转换功能于一体；

•  双手同步控制，必须两个按钮同时按下机床才动作，两个按钮按下的时间差超过同步控制时间机床则不动作；

•  脚踏开关控制功能：在同步控制状态下，每踩一次（不管是否一直踩着不放），机床只动作一次，不会产生连动现象；

•  双手按钮/脚踏开关转换：使用转换开关可以在双手按钮与脚踏开关之间转换使用；

•  同步/连续/调模转换：使用转换开关可以在同步控制与连续、调模之间转换使用；

•  典型应用：老式压力机（冲床）、其它机床电气的双手同步控制；

三、技术参数

•  同步控制时间：0.25～1.0s可调（出厂设定为0.4s）；可调整里面的电位器调整同步时间

•  电源电压：110VAC、220VAC、12VDC、24VDC；

•  输出容量：250VAC/5A，30VDC/5A；

•  控制输出方式：一组常开触点（可两个独立控制输出）；

•  外形尺寸：80×25×75mm80×40×75mm或；

•  安装方式：卡轨安装；输出控制类型：电磁铁控制方式（通过交流接触器转换）、电磁阀+气缸控制方式、机床电气控制回路等；
