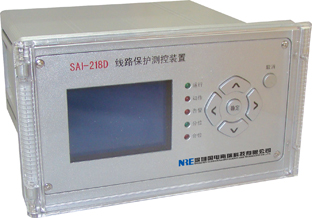

SZP-218D线路保护测控装置
1.功能配置

功能    系列
保护
功能    型号    SZP-218D
    三段式低压闭锁定时限相间过流    √
    反时限相间过流（一般、非常、极端）    √
    零序过流告警和跳闸保护    √
    相间合闸加速保护    √
    过负荷告警和跳闸保护    √
    三相一次重合闸    √
    小电流零序告警和跳闸保护
2．功能说明
2.1  三段式相间过流保护
本装置设置三段低压闭锁相间过流保护,  Ⅰ、Ⅱ、Ⅲ固定为定时限，相间过流保护还可以为反时限保护。无论定时限或反时限，各段的投退控制定值(I1nf、I2nf、I3nf)可独立控制各段的使用情况。投退控制定值取值含义为：
0:退出,  1～2:投入--1:单纯过流，2:低压闭锁过流
相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
2.1.1  低压闭锁元件
采用线电压闭锁方式，线电压MAX(Uab、Ubc、Uca)小于相间过流低压闭锁定值Set_ULbs，低压闭锁条件满足，开放本相的各段过流保护。
2.1.2  反时限特性
相间过流保护可由特性选择定值Ifsx选择为定时限或反时限保护：
  0：退出，1、2、3：反时限（分别对应下面的(1)、(2)和(3)式）。
可选择使用下面三个标准的反时限特性之一。反时限特性电流基准值IP为相间反时限保护电流基准定值Ii，反时限特性时间常数tP为相间反时限保护时间常数tIi。
                  一般反时限特性：                      （1）
                  非常反时限特性：                          （2）
                  极端反时限特性：                          （3）
2.2零序过流告警和跳闸保护
本装置设置零序过流告警和跳闸保护,主要是针对小电阻接地系统的用户而设定的。其投退控制定值Ionf取值含义为：
0:退出,  1～2:投入--1:告警  1:跳闸
零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，跳闸保护才投入；零序过流告警只需投入控制字就可以产生告警事件。
2.3  小电流零序过流告警和跳闸保护
本装置设置小电流零序过流告警和跳闸保护,  主要是针对非接地系统的用户而设定的。可以通过投退控制定值(Ioxnf)整定为告警和跳闸。投退控制定值取值含义为：
0:退出,  1～2:投入--1:告警,  2:跳闸
小电流零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入；小电流零序过流告警只需投入控制字就可以产生告警事件。
2.4  相间合闸加速保护
本装置设有完善的相间过流合闸加速保护，由相间加速保护投退定值Ijsnf控制。Ijsnf的取值含义是：
0:退出,  1:投入--1:投后加速(手动合闸、重合闸)
后加速记忆时间为3S。后加速保护动作出口后，则不受后加速记忆时间的限制，直至线路开关跳开、电流元件返回后，后加速保护才返回。
合闸后速保护设有软压板，只有软压板和投退控制定值均为投入时，合闸加速保护才投入。
2.5三相一次重合闸
本装置三相一次重合闸设有投退控制(CCHnf)、重合闸延时(tCCH)、重合闸出口脉冲时间Thzmc，投退控制定值CCHnf的取值含义为：
0：退出  ，  1:投入
重合闸必须在充电完成后才具备起动条件，开关位置不对应或保护动作后线路无流，重合闸起动。
本装置重合闸合闸脉冲缺省值为120ms，可修改重合闸出口脉冲时间定值Thzmc予以修改。
重合闸设有软压板，只有软压板和投退控制定值均为投入时，重合闸才投入。
2.5.1  重合闸充放电
线路处于正常运行状态(HWJ=1)，无重合闸闭锁信号，经5秒延时充电完成。
重合闸闭锁条件如下：
1）    外部闭锁输入
2）    控制回路断线
重合闸放电条件如下：
1）    就地或远方手跳线路
2）    过负荷动作跳闸
2.6过负荷保护
装置过负荷保护投退控制定值Igfhnf的取值含义为：
0:退出,  1～2:投入--1:告警,  2:跳闸
过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投
入；过负荷告警只需投入控制字就可以产生告警事件。
2.7系统异常工况报警及闭锁功能
2.7.1母线PT断线报警
满足下述任一项，装置经延时10S发母线PT断线报警信号。
⑴  正序电压U1<0.15Un时，任一相电流>0.04In
⑵  负序电压U2>8V。
2.7.2母线PT断线闭锁有关功能
母线PT断线时，可由PT断线检测投退控制定值PTDXbs选择闭锁行为。
退出电压闭锁元件时，装置不必接入母线电压，PTDXbs整定为0，不检查PT断线。
PTDXbs整定为1，母线PT断线时闭锁相关的电压元件：相间低电压闭锁元件，投入该元件的相间过流保护被闭锁。
PTDXbs整定为2，母线PT断线时开放相关的电压元件：相间低电压闭锁元件，投入该元件的相间和零序过流保护变为单纯的过流保护。
2.7.3  控制回路断线报警
TWJ和HWJ同时为1或0时，经延时报警。
3．装置整定
装置整定包括软压板、装置定值和装置参数等三方面，见3.1、3.2和3.3节。
整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。
