SW03A希曼顿三路晶闸管功率扩展器SW03A
- 价 格：
面议 /
台
- 供 应 地：北京北京市
- 发布公司：希曼顿（北京）科技有限公司
- 产品型号：SW03A
- 品 牌：希曼顿
- 发布日期：2012/12/25 9:01:29
- 联系人QQ：1426319824
详细说明

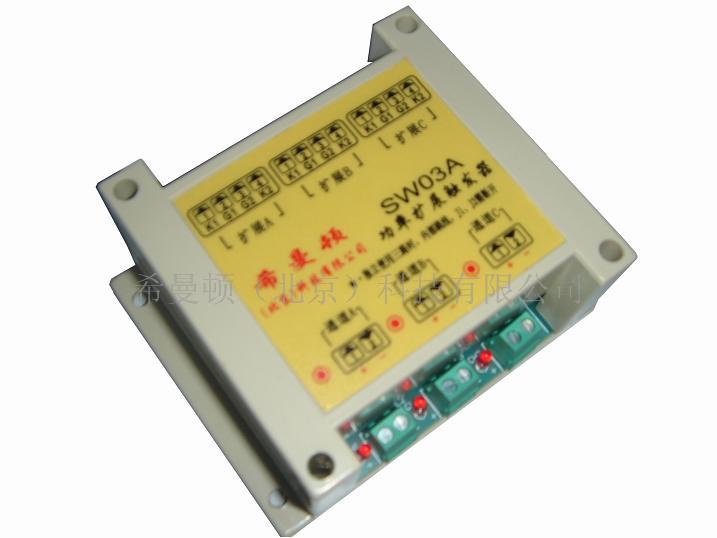

SW03A希曼顿三路晶闸管功率扩展器SW03A
SW03A设计上采用希曼顿小型功率扩展固态继电器，驱动三路单相或三相大功率反并联晶闸管或双向晶闸管。输入电平和日本岛电占空比（P型，SSR）调节输出类型仪表兼容，例如：SR90、SR1/3/4等系列。其安装方式为DIN标准导轨或四孔螺丝。输入使用UL标准的电力接线端子，输出使用可拔插端子，方便用户使用。220V AC和380V AC下均可工作，配套S302Z扩展固态继电器（无阻容吸收回路）。参照电路原理图，在前级固态继电器导通时，强制后级大功率晶闸管导通，对后级晶闸管无特殊要求。以通道一为例，电路中元件的具体作用如下：I1是前级固态继电器的限流电感；R1、R2为阴极电阻，用于提高静态dv/dt；C1、R3为阻容吸收回路；L1为输入指示发光二极管；每路固态继电器要求输入不小于4V，驱动电流不小于15mA（最大不超过30mA）。出厂为J1，J2短路的三相工作方式，此时仅保留L1发光二极管作为输入指示。J1、J2开路为三个独立的单相。端子D1- D3可参照电路原理图接线。此外，当驱动两支单向晶闸管时，可安装两只反向保护二极管D1- D8（1N4007）。内部的阻容吸收元件为180Ω和0.1μF，也可根据实际负载情况外配阻容吸收器。
SW03A希曼顿三路晶闸管功率扩展器SW03A
