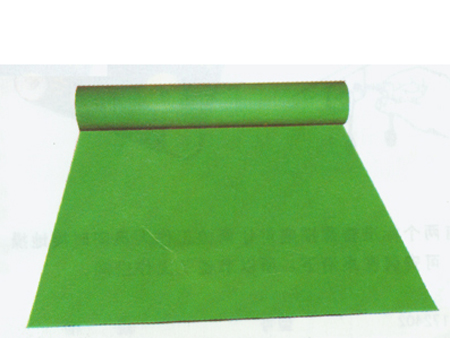

3mm绝缘胶垫|15kv绝缘胶垫|环保绝缘胶垫_绝缘胶垫

1.          15kv绝缘胶垫概述：
（1）      简介：加强工作人员对地绝缘，由特殊橡胶制成的橡胶垫。绝缘胶垫又称为绝缘胶垫，绝缘橡胶垫，绝缘毯，绝缘橡胶垫等。具有较大体积电阻率和耐电击穿的胶垫。用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。用于配电等工作场合的台面或铺地绝缘材料。
（2）外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差；气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；杂质：深度及长度不超过胶垫厚度不小于40mm；边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；裂纹：不允许有
2．绝缘胶垫的国家标准：
序号    项目    周期    要        求    说明
1    工频耐压试验    1年    电压等级    工频耐压
kV    持续时间min    使用于带电设备区域
            高压    15    1
            低压    3.5    1
试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过。试样分段试验时，两段试验边缘要重合。
3.绝缘胶垫常规使用配置：
（1）5KV绝缘胶垫  厚度：3mm  比重：5.8KG/m2  颜色：红，绿，黑
（2）10KV绝缘胶垫  厚度：5mm  比重：9.2KG/m2  颜色：红，绿，黑
（3）15kv绝缘胶垫  厚度：5mm  比重：9.2KG/m2  颜色：红，绿，黑
（4）20KV绝缘胶垫  厚度：6mm  比重：11KG/m2  颜色：红，绿，黑
（5）25KV绝缘胶垫  厚度：8mm  比重：14.8KG/m2  颜色：红，绿，黑
（6）30KV-35KV  绝缘胶垫  厚度：10mm  12mm  比重：18.4KG/m2  22  KG/m2  颜色：红，绿，黑
4．15kv绝缘胶垫特点：物理机械性能良好，具有优良的绝缘性能，可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。通过43KV测试，正常工作在660V的状态下。
广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。

绝缘橡胶垫技术参数：厚度5mm；颜色  红，黑，绿；比重：9KG/m2

        （1）15KV绝缘橡胶垫

        技术参数：厚度5mm；颜色  红，黑，绿；比重：9KG/m2

        （2）20KV绝缘橡胶垫

        技术参数：厚度6mm；颜色  红，黑，绿；比重：11KG/m2

        （3）25KV绝缘橡胶垫

        技术参数：厚度8mm；颜色  红，黑，绿；比重：14.5KG/m2

        (4)  30KV绝缘橡胶垫

        技术参数：厚度10mm；颜色红，黑，绿；  比重：18KG/m2

        (5)  35KV绝缘橡胶垫

        技术参数：厚度12mm；颜色红，黑，绿；  比重：21.6KG/m2

        2．按颜色可分为：

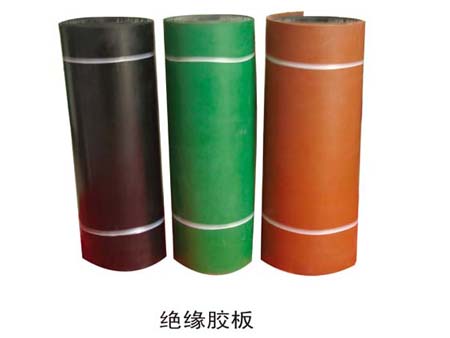

        (1)红色绝缘橡胶垫

        (2)黑色绝缘橡胶垫

        (3)绿色绝缘橡胶垫


        3．按照厚度可分为：

        （1）3mm，5mm，6mm，8mm，10mm，12mm

        三、绝缘橡胶垫使用范围及存储方式：

        绝缘橡胶垫广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。

        应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。

1、我公司（河北电力工具有限公司）中的产品是采用NRSBR等绝缘性能优良的非极性纯橡胶制作

2、我公司（河北电力工具有限公司）产品不含次胶、废胶、再生胶和任塑料成份

3、表面电阻和体积电阻稳定，单位面积比重大、平展性能好，物理性能稳定。

4、我公司（河北电力工具有限公司）的产品耐酸、耐碱、耐油  、耐高温，色系大方美观，工频耐压达到国家标准要求。

三、我公司（河北电力工具有限公司）的绝缘橡胶垫


每平方米1cm2气泡不超过5个，任意两个气泡间的距离不小于40mm，无裂纹

扯断伸长度≥250%，永久不变形

热空气老化在70℃持久72个小时

吸水性≤1.5%

工频耐压有效值＞15KV，保持3秒不击穿

外观平滑，无凹凸不平，弹性好

绝缘胶垫又名绝缘地毯外观及规格尺寸：

          绝缘橡胶垫斑痕或凹凸部分的深度或高度不得超过胶垫厚度公差，气泡每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质深度及长度不超过胶垫厚度不小于40mm，胶垫  边缘不齐或海绵状部分宽度不超10mm，长度不超过胶垫总长的1/10，并且不允许有裂痕。



    绝缘橡胶垫结构：

    绝缘橡胶垫应采用胶类绝缘材料制作。

    绝缘橡胶垫工艺及成型：

    绝缘橡胶垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。

    绝缘橡胶垫厚度：

    在整个
