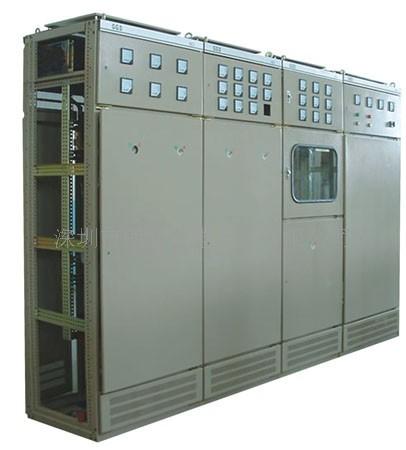

低压成套开关设备 GGD型低压固定式开关柜_开关设备

一.产品概述
GGD型低压固定式成套开关设备，可广泛地用在发电厂、变电所、厂矿企业等电力用户的交流50HZ额定电压400V额定电流3150A的配电系统中，作为动力、照明及配电设备的电源转换、分配和控制之用。
GGD型低压配电柜具有分断能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性、适用性强、防护等级高等等特点，可作为更新换代的产品使用。
本产品符合IEC60439《低压成套开关设备和控制设备》，GB7251?1《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》等标准。

二.产品特点
1、GGD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使公司实现预生产。既缩短了生产制造周期，也提高了工作效率。
            2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
            3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方
            4、柜门用转轴式活动铰链与柜架相连、安装、拆卸方便。门的折边处嵌有一根山型密封条，关门时门与框架之间的密封条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
            5、装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。
            6、柜体表面采用高压静电喷塑工艺处理。具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。
            7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
            8、柜体的防护等级为IP30，用户也可根据使用环境的要求有IP20～IP40之间选择。

三．正常使用环境与条件
1.周围空气温度不高于+40℃，不低于-5℃并且24H内其平均温度不高于+35℃。
2.天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度。
3.本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24H）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且正常条件下应能正常工作。
4.如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决
四．  基本电气参数
额定绝缘电压660V
额定工作电压  380V  50Hz
辅助电路的工作电压：交流110V  220V  380V  直流110V  220V
额定工作电流：
GGD1  200A;  400A;  600A（630）
GD2  630A;  1000A;  1500A（1600）
GGD3  1000A;  1600A;  2000A;  3200A
额定短路强度
GGD1  分断能力15kA  峰值耐受电流30kA
GGD2  分断能力30kA  峰值耐受电流63kA
GGD3  分断能力50kA  峰值耐受电流105Ka
外壳防护等级：IP30
