产品详细说明

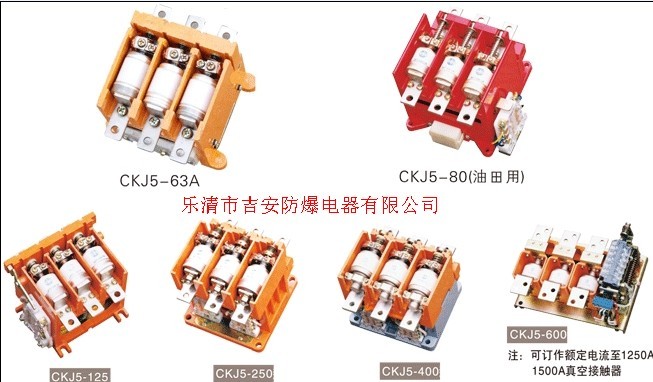

        CKJ5-400  80  125A/1140V真空交流接触器

        CKJ5-400  80  125A/1140V真空交流接触器系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接  通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作  于油田、化工等场合。
        一、  CKJ5-400  80  125A/1140V真空交流接触器工作条件
        1．  海拨高度不超过2000米。
        2．  环境空气温度：-25～+40℃。
        3．  空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
        4．  安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。
        5．  环境污染等级为3级。
        6．  振动不大于30米/秒的场。
        二、CKJ5-400  80  125A/1140V真空交流接触器  主要技术参数
1：主回路电压（v）：1140V
2：控制电路（v）：380V/220V
3：接通能力：10  Ie,100次
4：分通能力：8  Ie,25次
5：额定电流：（A)80/125/160/250/400/600/1250/1500A
三、  CKJ5-400  80  125A/1140V真空交流接触器结构及工作原理
        接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
        真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开  关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。
        电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
        辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。
        四、  CKJ5-400  80  125A/1140V真空交流接触器安装、调整及更换天关管
        1．CKJ5-400  80  125A/1140V真空交流接触器  安装
        ⑴  安装前应检查安装平面，安装面不平时用垫片调整。
        ⑵  用螺钉加防松垫圈将接触器固定在安装板上。
        ⑶  接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。
        2．  CKJ5-400  80  125A/1140V真空交流接触器调整
        当触头参数不符合要求或更换真空开关管后需作如下调整：
        ⑴  松开球面接头锁紧螺母。
        ⑵  转动球面接头法兰，使触头刚刚断开（用万用表低阻档测）并反复调整，使三
        管保持一致。
        ⑶  顺时针转动球面接头到法兰，使开距达到标准要求。
        ⑷  拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。
        ⒊  更换真
