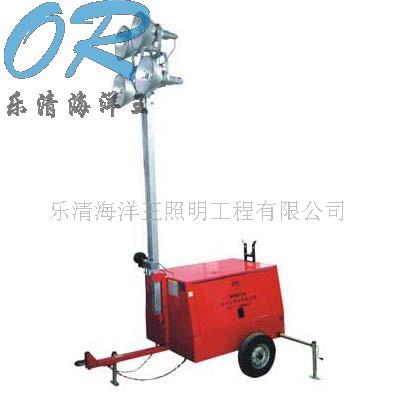

ISO9000认证产品:乐清海洋王SFW6130全方位移动照明灯塔

^^^^^^^^^^^
本文链接于  http://www.Il.hywzm.com/

^^^^^^^^^^^
概况：
        广泛适用于各种大型施工作业、矿山作业、维护抢修、事故处理和抢险救灾等工作现场对大面积、高亮度照明的需要。

一    性能
采用4  个1000  W  高效节能灯头，照明亮度高，覆盖范围大，照明远近兼顾，光源寿命长达1  万小时以上，特别适合户外大型作业照明。
灯塔升降杆采用高强度合金材料精制而成，能实现自动升降调节，最大升起高度为10  米；四个灯头可单独上下左右调节照射角度，使灯光覆盖整个工作现场。
采用进口高性能发电机组供电，发电机组一次注满汽油可连续工作时间  9  小时；在有市电的场所，也可接通220V  交流电源实现长时间照明。
遥控或点动开关两种方式控制升降杆的升降和立倒，操作简单、安全可靠；无线遥控方式可在30  米范围内控制升降杆的升降和立倒。
灯塔整体采用各种优质合金材料制作，结构紧凑，性能稳定，能在各种恶劣环境和气候条件下正常工作，抗风等级为8  级。
优化的结构设计，移动搬运方便、连接到拖车上可方便移动到任何施工、抢险现场。

二    使用：
1、安装U型支架
打开车体侧门，拆除车体尾部安装位置上的内六角螺钉。
将U型支架竖立在车体尾部的安装位置，U型支架的定位销位于左侧。
用内六角螺钉将U型支架固定在车体尾部。
2、安装拖杆
用支撑物将车体前部顶起，然后打开车体侧门。
用扳手将车体内部固定L型支架的螺栓拧下，然后抽出L型支架。
将拖杆插入车体，用螺栓固定在车体内部，随后放下前支撑脚，调节支撑脚到合适高度，然后插上固定销。
将车厢内部的锁链取出，挂在车厢底部两端的铁环上，随后用锁链钩住拖杆的挂钩；最后移出支撑物。
3、安装后支撑脚
拔掉车厢尾部两侧固定后支撑脚的插销，拔出支撑脚到合适位置，然后插上固定销。
摇动摇杆调整后支撑脚高度，使车轮离地，车体重量落在支撑脚上。
4、安装灯塔升降杆
将灯塔升降杆抬到车体顶部，放置到U型支架内，保证U型支架内的插销插入升降杆上的定位孔。
将升降杆上的六芯电缆、四芯电缆分别通过车体上的大、小葛兰接头引入车体，并按照图示将电缆线接好，注意电缆线的一一对应关系；安装时注意上好填料，拧紧葛兰接头，保证密封效果。
安装两根电缆线时，应注意在车体外面留有15-20CM的余量，以免升降杆升降时电缆线受力。
5、安装钢丝绳
取下车体前端滑轮上面的两个定位销和升降杆前端的滑轮和定位销。
将车体内绞盘上的钢丝绳穿过车体底部滑轮位置的方孔，从滑轮下槽部位拉出，然后从升降杆前部取下的滑轮绕过，并将滑轮安装在升降杆的前端位置，再将钢丝绳拉回到车体底部滑轮的上部孔位并用销轴将钢丝绳固定。注意保证钢丝绳前端的夹头方向朝向，并保证处于夹紧状态，不可松动。
安装升降杆前部滑轮的上方孔位的销轴，防止滑轮上钢丝绳脱落。
6、安装灯头
拧下升降杆顶部横梁固定灯头的螺栓；然后调节四个灯头的安装支架致水平位置。
将四个灯头依次固定在横梁上。
将四个灯头的输入电缆线接入升降杆顶部的接线盒中，按图示要求接好线；注意四个灯头的接线顺序。
安装好接线盒盖。

三    注意：
1、调节水平仪
      调节三个支撑脚高度，使水平仪水滴至中间位置。
2、给发电机组加注燃油、机油
      按照发电机组说明书要求加注燃油、机油。
3、启动发电机组
按照发电机组说明书启动发电机组。
发电机组启动后必须将车体两个侧门打开，以利于空气对流。
4、升起伸缩杆的检查工作
根据照明要求，调整灯头照射角度；四个灯头均可在水平360°；上下180°范围内调节照射角度。
取下车体前部的固定销。
