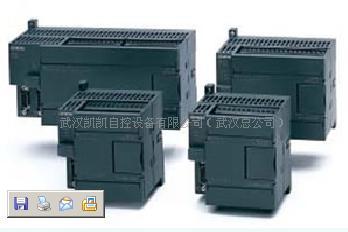

【武汉CPU224XPCN】_CPU224XP_武汉凯凯自控设备有限公司（武汉总公司）

CPU224XPCN  订货数据
订货数据    订货号
CPU224XPCN
24V  DC电源
24V  DC输入
24V  DC输出    6ES7214-2AD23-0XB8

100～230V  AC电源
24V  DC输入
继电器输出    6ES7214-2BD23-0XB8

CPU224XPCN  技术规范
描述    CPU224XPCN  DC/DC/DC    CPU224XPCNAC/DC/
        继电器
物理特性
尺寸  (W  X  H  X  D)    140  X  80  X  62  mm    140  X  80  X  62  mm
重量    390  g    440  g
功耗    8  W    11W
存储器特性
程序存储器
在线程序编辑时    12288  bytes    12288  bytes
非在线程序编辑时    16384  bytes    16384  bytes
数据存储器    10240  bytes    10240  bytes
装备(超级电容)    100小时/典型值(40°C时最少70小时)    100小时/典型值(40°C时最少70小时)
    200天/典型值    200天/典型值
(可选电池)
I/O特性
本机数字量输入    14  输入    14  输入
本机数字量输出    10  输出    10  输出
本机模拟量输入    2输入    2输入
本机模拟量输出    1输出    1输出
数字I/O映象区    256  (128输入/128输出)    256  (128输入/128输出)
模拟I/O映象区    64(32输入/32输出)    64(32输入/32输出)
允许最大的扩展I/O模块    7个模块    7个模块
允许最大的智能模块    7个模块    7个模块
脉冲捕捉输入    14    14
高速计数器
总数    6个    6个
单相计数器    4，每个30KHz    4，每个30KHz
    2，每个200KHz    2，每个200KHz
两相计数器    3，每个20KHz    3，每个20KHz
    1，每个100KHz    1，每个100KHz
脉冲输出    2个100KHz(仅限于DC输出)    2个100KHz(仅限于DC输出)
常规特性
定时器总数    256个    256个
1ms    4个    4个
10ms    16个    16个
100ms    236个    236个
计数器总数    256(由超级电容或电池    256(由超级电容或电池
    备份)    备份)
内部存储器位掉电保持    256(由超级电容或电池    256(由超级电容或电池
    备份)    备份)
    112(存储在EEPROM)    112(存储在EEPROM)
时间中断    2个1ms分辨率    2个1ms分辨率
边沿中断    4个上升沿和/或4个下降沿    4个上升沿和/或4个下降沿
模拟电位器    2个8位分辨率    2个8位分辨率
布尔量运算执行时间    0.22μs    0.22μs
时钟    内置    内置
卡件选项    存储卡和电池卡    存储卡和电池卡
集成的通信功能
接口    2个RS-485接口    2个RS-485接口
PPI,  DP/T波特率    9.6,  19.2和187.5kbaud    9.6,  19.2和187.5kbaud
自由口波特率    1.2kbaud  至  115.2kbaud    1.2kbaud  至  115.2kbaud
每段最大电缆长度    使用隔离的中继器：    使用隔离的中继器：
    187.5kbaud可达1000米，    187.5kbaud可达1000米，
    38.4kbaud可达1200米    38.4kbaud可达1200米
    未使用隔离中继器：50米    未使用隔离中继器：50米
最大站点数    每段32个站，每个网络126    每段32个站，每个网络126
    个站    个站
最大主站数    32    32
点到点(PPI主站模式)    是(NETR  /  NETW)    是(NETR  /  NETW)
MPI连接    共4个，2个保留    共4个，2个保留
    (1个给PG，1个给OP)    (1个给PG，1个给OP)
