CPU226CN 6ES7216-2AD23-0XB8_CPU226CN_武汉凯凯自控设备有限公司（武汉总公司）

CPU226CN  订货数据
订货数据    订货号
CPU  226  CN

24V  DC电源
24V  DC输入      6ES7216-2AD23-0XB8
24V  DC输出

100～230V  AC电源  6ES7216-2BD23-0XB8
24V  DC输入
继电器输出

CPU226CN  技术数据
描述    CPU226CN  DC/DC/DC    CPU226CN  AC/DC/
        继电器
物理特性

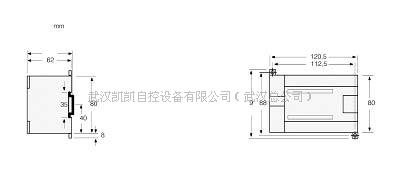

尺寸  (W  X  H  X  D)    196  x  80  x  62  mm    196  x  80  x  62  mm
重量      550  g      660  g
功耗      11  W      17  W
存储器特性
程序存储器
在线程序编辑时    16384  bytes    16384  bytes
非在线程序编辑时      24576  bytes      24576  bytes
数据存储器    10240  bytes    10240  bytes
装备(超级电容)    100小时/典型值(40°C时最少70小时)    100小时/典型值(40°C时最少70小时)
      200天/典型值      200天/典型值
(可选电池)
I/O特性
本机数字量输入    24  输入    24  输入
本机数字量输出    16  输出    16  输出
本机模拟量输入    无    无
本机模拟量输出    无    无
数字I/O映象区    256  (128输入/128输出)    256  (128输入/128输出)
模拟I/O映象区    64(32输入/32输出)    64(32输入/32输出)
允许最大的扩展I/O模块    7个模块    7个模块
允许最大的智能模块    7个模块    7个模块
脉冲捕捉输入    24
高速计数器        24
        总数    6个    6个
        单相计数器    6，每个30KHz    6，每个30KHz
        两相计数器    4，每个20KHz    4，每个20KHz
脉冲输出    2个20KHz(仅限于DC输出)    2个20KHz(仅限于DC输出)
常规特性
定时器总数    256个    256个
        1ms    4个    4个
        10ms    16个    16个
100ms    236个    236个
计数器总数    256(由超级电容或电池    256(由超级电容或电池
    备份)    备份)
内部存储器位掉电保持    256(由超级电容或电池    256(由超级电容或电池
    备份)    备份)
    112(存储在EEPROM)    112(存储在EEPROM)
时间中断    2个1ms分辨率    2个1ms分辨率
边沿中断    4个上升沿和/或4个下降沿  2个8位分辨率    4个上升沿和/或4个下降沿  2个8位分辨率
模拟电位器    0.22μs    0.22μs
布尔量运算执行时间    内置    内置
时钟    存储卡和电池卡    存储卡和电池卡
卡件选项
集成的通信功能
接口    2个RS-485接口    2个RS-485接口
PPI/T波特率    9.6,19.2和187.5kbaud    9.6,19.2和187.5kbaud
自由口波特率    1.2kbaud  至  115.2kbaud    1.2kbaud  至  115.2kbaud
每段最大电缆长度    使用隔离的中继器：    使用隔离的中继器：
    187.5kbaud可达1000    187.5kbaud可达1000
    米，38.4kbaud可达1200米    米，38.4kbaud可达1200米
    未使用隔离中继器：50米    未使用隔离中继器：50米
    每段32个站，每个网络126个站    每段32个站，每个网络126个站
最大站点数    32    32
    是(NETR  /  NETW)    是(NETR/  NETW)
最大主站数    共4个，2个保留    共4个，2个保留
点到点(PPI主站模式)    (1个给PG，1个给OP)    (1个给PG，1个给OP)
MPI连接
电源特性
输入电源
输入电压    20.4至28.8V  DC    85至264  V  AC(47至
        63  Hz)
输入电流    150mA    (仅CPU，    80/40mA(仅CPU，
    24V  DC)    120/240V  AC)
    1050mA    (最大负载，    320/160mA(最大负载，
    24V  DC)    120/240V  AC)
