品牌：阿尔泰科技

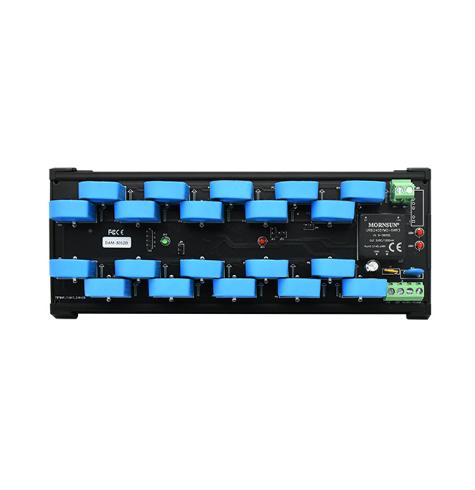

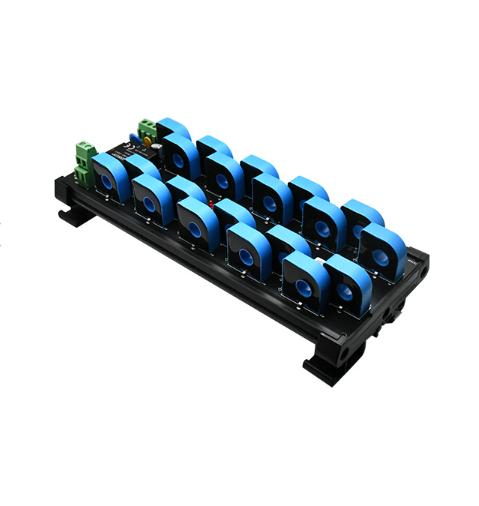

型号：DAM-30520（I）
简介：
DAM-30520为一款测量20路交直流电流和1路交直流电压的数据采集模块；DAM-30520I为测量20路交直流电流的数据采集模块。采用RS485通讯接口，带有标准ModbusRTU协议。
指标参数：
|
模拟量输入 |
|
|
输入通道 |
DAM-30520：20路电流输入，1路电压输入 DAM-30520I：20路电流输入 |
|
输入类型 |
交/直流电流、交/直流电压 |
|
电流量程 |
直流电流：-5～5A、0～5A、-5～0A、-10～10A、0～10A、-10～0A、-25～25A 交流电流：0～5A、0～10A、0～25A （模块量程可定制。例：DAM-30520I DC-10A 量程为直流电流±10A。） |
|
电压量程 |
直流电压：-10～10V、0～10V、-30～30V、0～30V、-50～50V、0～50V、 -100～100V、0～100V 交流电压：0～10V、0～35V、0～50V、0～100V （模块量程可定制。例：DAM-30520 DC-10A/30V 量程为直流电流±10A， 直流电压±30V。） |
|
精度等级 |
5A量程精度5‰， 10A量程及以上精度2% |
|
采样周期注1 |
采集周期40ms~1000ms可选，默认每 400ms 采集1次 |
|
分辨率 |
ADC芯片的分辨率为24位，通信数据上传为16位 |
|
输入阻抗 |
电压量程10V为123.5kΩ/V 电压量程30V为321.5kΩ/V 电压量程35V为421.5kΩ/V 电压量程50V为601.5kΩ/V 电压量程100V为1099.5kΩ/V 电流通道0Ω |
|
电流通道隔离电压 |
4000VAC |
|
其他 |
|
|
通讯接口 |
RS485 |
|
数据通信速率注2 |
1200～115200bps，通过上位机软件进行选定设置 1200bit/s： 2HZ；
2400bit/s： 3HZ； |
|
电流穿孔孔径 |
8.5mm |
|
看门狗 |
软件看门狗 |
|
供电电压 |
+18～36VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
6W @ 24VDC |
|
操作温度 |
10℃～＋50℃ |
|
存储温度 |
-40℃～＋80℃ |
