概述：

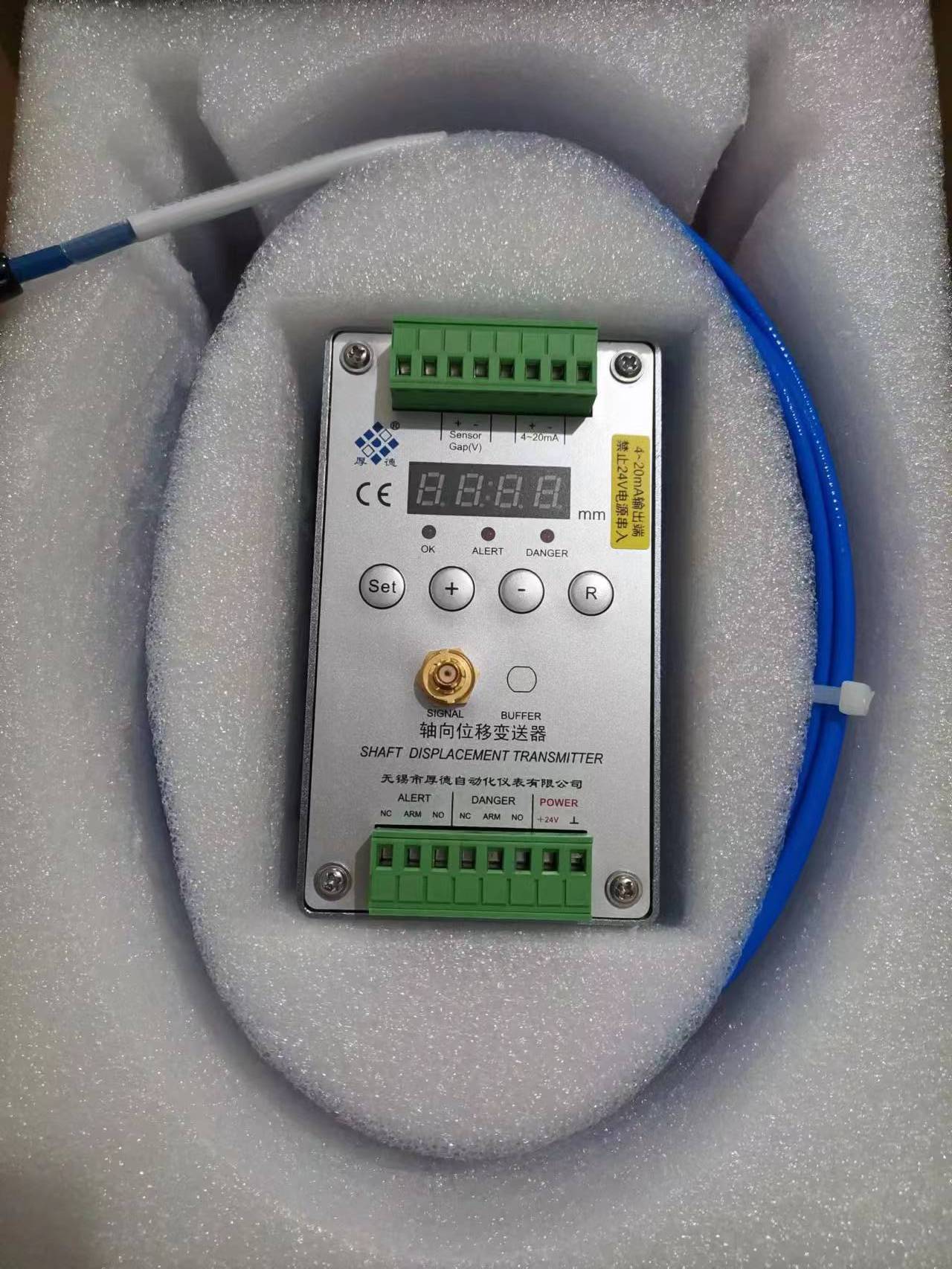

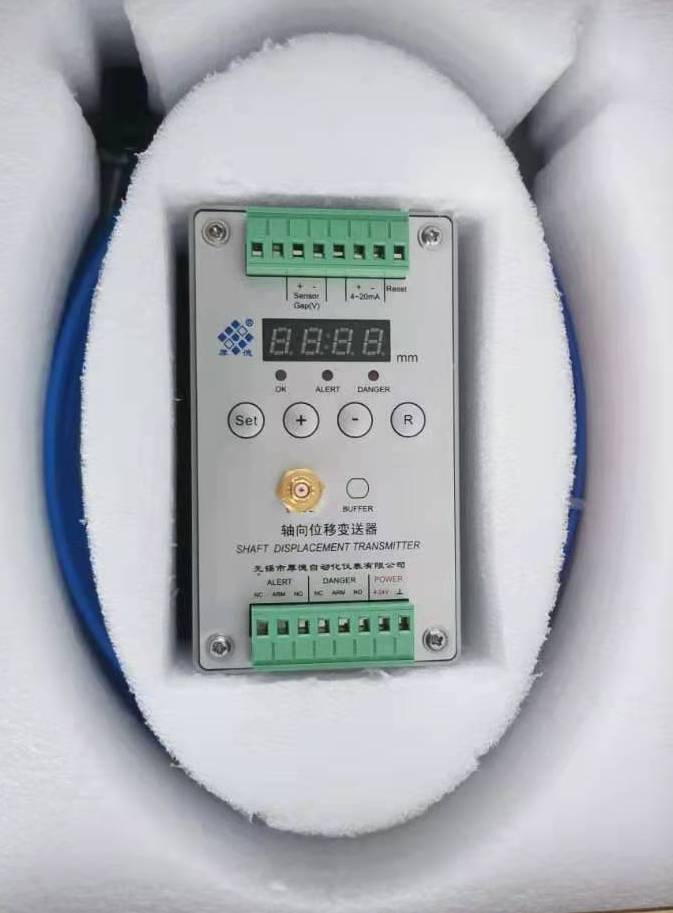

  无锡厚德HZW-6AD-7AD型轴向位移变送器集成了前置器，变送器的功能，仅需要探头、延长电缆配套。具有分体式的所有功能，省却了前置器，使得监测的组件进一步减少，可靠性大大提高。主要监测旋转机械转子的轴向相对于轴瓦的位置。

无锡厚德HZW-6AD-7AD型轴向位移变送器技术参数：

供电电源：24VDC±10％

输入信号：接受电涡流传感器探头信号，灵敏度8.0V/mm或4.0V/mm

量    程：4mm或2mm

显示方式：四位0.28英寸LED数字显示

LED指示：OK（正常）绿色；Alert、Danger（报警、危险）红色

测量误差：＜1％满量程

电流输出：4～20mA有源，输出负载：≤500Ω

报警设置：满量程

继 电 器：节点容量5A/30VDC或5A/220VAC，密封：环氧树脂

复位方式：手动（现场Reset按钮、遥控报警复位端子）

外形尺寸：120×90×75 mm

安装方式：导轨安装或就地安装

导轨安装：35mm标准导轨

安装尺寸：90×80mm（就地安装）

重    量：约660g

无锡厚德HZW-6AD-7AD型轴向位移变送器订货代号：

HZW-6AD-A□-B□-C□-D□（一体式轴向位移变送器）

HZW-7AD-A□-B□-C□-D□（分体式轴向位移变送器）

选型说明：

量程范围A□：       1* — -1.0～+1.0mm

2  — -1.5～+1.5mm

3  — -2.0～+2.0mm

报警输出B□：       1* —环氧树脂密封继电器；   2  —无报警

缓冲输出C□：       1 —原始信号的缓冲输出；    2* —无缓冲输出

安装方式D□：       1* —就地安装；             2  —导轨安装

无锡厚德HZW-6AD-7AD型轴向位移变送器选型举例：

HZW-6AD-A1-B1-C1-D1；HZW-6AD-A2-B2-C1-D2；HZW-6AD-A3-B2-C2-D2

HZW-7AD-A1-B1-C1-D1；HZW-7AD-A2-B2-C1-D2；HZW-7AD-A3-B2-C2-D2
