品牌：阿尔泰科技
型号：PCI5654/5655/5656/5657
产品简介：
PCI5654/5655/5656/5657多功能采集卡；500/250Ksps， 16位，32/16路异步模拟量输入；100Ksps，16位，4/2/0路同步电压模拟量输出；8路DIO ；8路PFI；1路32位多功能计数器。主要应用场合：电子产品质量检测、信号采集、过程控制、伺服控制。

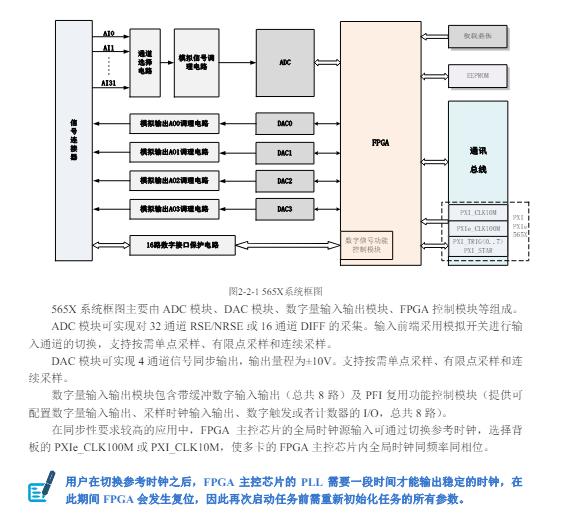

系统框图：
指标参数：
AI模拟量输入
ADC分辨率
16位（Bit）
输入通道
单端32路/差分16路异步采集（PCI5654/5656）；
单端16路/差分8路异步采集（PCI5655/5657）
输入量程
±10V、±5V、±2V、±1V
采样率
500KHz（PCI5654/5655）；
250KHz（PCI5656/5657）
通道扫描模式
异步循环扫描
采集模式
按需单点采样、有限点采样、连续采样
存储器深度
4K点FIFO
触发源
软件强制触发、模拟触发、数字触发
AO模拟量输出
分辨率
16位（Bit）
输出通道
4路同步输出（PCI5654）；
2路同步输出（PCI5655）；
0路同步输出（PCI5656/5657）
转换速率
最大100KHz采样速率
量程
±10V
存储器深度
4K点FIFO
生成模式
单点（按需）采样、有限点采样、连续采样
CTR计数器
通道数
1路32位
计数器功能
CI：边沿计数、频率测量、周期测量、半周期测量、
脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量
CO：脉冲输出
CTR采样方式
CI：按需单点采样
CO：按需单点采样、有限点采样、连续采样
DIO
8路静态数字量输入输出、程控I/O方向与状态
PFI通道
8路静态数字量输入输出、时序信号输入输出
软件自动校准
支持多卡同步
