品牌：阿尔泰科技
型号：USB2861
产品概述：

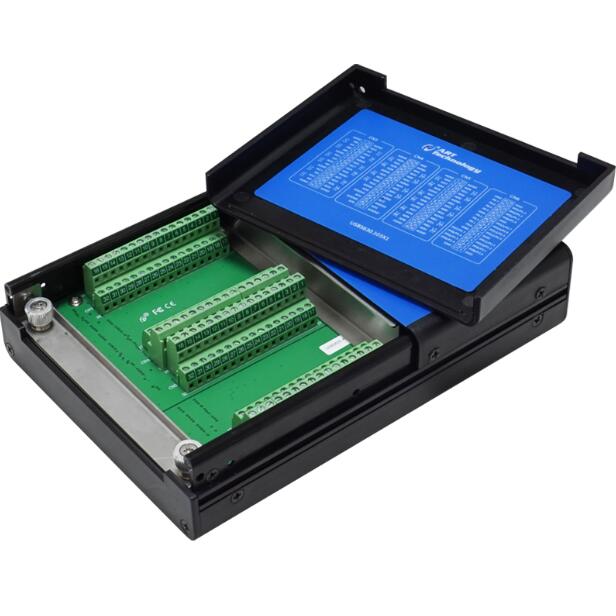

USB2861是USB多功能工业级数据采集卡
AD：64路 250KHz 16位
DA：4路同步输出 14位 1MHz
24路DI/O（8路带缓冲DIO，16路多功能DIO）；
4路32位多功能计数器，支持边沿计数、频率测量、周期测量、半周期测量、脉宽测量、双边沿间隔测量、线性位置测量、角位置测量、脉冲输出。 适用于从基本数据采集到闭环控制和测试自动化等广泛的应用。
功能特点：
1、基于USB3.0总线的Super Speed Stream传输技术，数据的传输稳定性、速度、实时性都有了很大的提升。
2、设备端USB接口 Lock方式，使USB接口因松动导致掉线的几率大幅度降低。
3、采集卡每个功能都支持带缓冲采样，独有的软硬件技术，保证各个功能在WINOOWs系统上同时稳定可靠的独立运行且互不干扰。
4、板卡功耗很低，支持USB总线供电与5~24V宽范围外供电的自适应切换，方便基于笔记本的外场移动式测量。
5、支持5V 200mA电源输出，支持过载保护，可直接为接近开关、编码器等传感器供电。
6、内置高性能、高屏蔽性端子板，方便用户接线。
7、支持DIN导轨安装。
产品指标：
| 连接器可选 |
USB2861为采集卡本身带接线端子版本 USB2861-V为采集卡带68芯插头引出版本 |
|
|
产品概述 |
总线类型 |
USB3.0 Super Speed |
|
操作系统 |
XP、Win7、Win8、Win10 |
|
|
产品级别 |
工业级 |
|
|
AI模拟量输入 |
分辨率 |
16bit |
|
采样范围 |
±10V、±5V、±2V、±1V |
|
|
采集速率高达 |
250Ksps |
|
|
通道数量 |
64通道（RSE、NRSE）； 32通道（DIFF） |
|
|
通道扫描模式 |
异步循环扫描 |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
4K点FIFO存储器 |
|
|
触发源 |
软件强制触发、开始触发、暂停触发 |
|
|
AO模拟量输出 |
通道数量 |
4路 |
|
采集速率高达 |
1Msps |
|
|
分辨率 |
14bit |
|
|
采样范围 |
±10V、±5V |
|
|
驱动能力 |
5mA |
|
|
存储器深度 |
4K点FIFO存储器 |
|
|
通道输出模式 |
同步输出 |
|
|
生成模式 |
单点（按需）采样、有限点采样、连续采样 |
|
|
CTR计数器 |
通道数 |
4路独立多功能计数器 |
|
计数器位数 |
32位 |
|
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
边沿计数、脉宽测量、频率/周期测量、半周期测量、 双边沿间隔测量、线性位置测量、角位置测量、可编程脉冲输出 |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
2K点FIFO存储器 |
|
|
DI/O |
通道数 |
24通道 DI/O：Port0 8路，Port1与Port2各8路复用PFI |
|
配置方式 |
程控I/O方向与状态 |
|
|
输入范围高达 |
0V～5V |
|
|
电气标准 |
TTL电平 |
|
|
采样方式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
2K点FIFO |
|
|
输入速率 |
10MHz |
|
|
输入阻抗 |
1MΩ |
|
|
输出速率 |
10MHz |
|
|
单通道驱动 能力高达 |
-20mA @Source电流 25mA @Sink 电流 |
|
|
+5V输出 |
输出电压 |
+5.0V ± 0.2V |
|
带载能力 |
200mA |
|
|
负载调整率 |
3.3% |
|
|
其他保护 |
过载后自动保护 |
|
|
软件开关 |
支持 |
|
