产品简介：

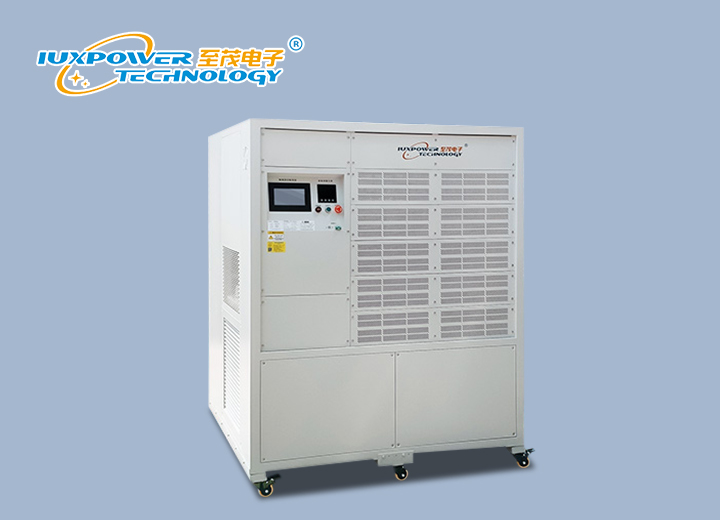

ZAI-RLC系列微电网电缆阻抗模拟系统由电缆线路模拟阻抗+架空线路模拟阻抗组成,能够精确模拟电缆阻抗参数,电缆长度及规格根据用户要求订制,对应距离微网接入电缆的阻抗、感抗及容抗值，连接的公共低压供电系统电缆长度的模拟，其步进50米(步进可订制)，满足分布式电源实验检测需要，是开发、验证继电保护程序等必备的试验设备。
产品特点：
◆ 模拟微电网接入的线缆特性
◆ 测量各种保护设备的跳闸时间试验及数据采集
◆ 短路电流的比较试验,测试发生短路时对设备的影响
◆ 功率传输的影响,线损对接入影响的分析依据
◆ 可在控制台上调节阻抗、感抗及容抗,实现高效率检测
◆ 阻抗由各相电阻电抗和电容组成,可配合电源设备进行测试和各项实验
◆ 模拟阻抗可以测量各个柜体的A/B/C及零线电流、电压,具备相应的测量硬接点，测量精度±0.5%
产品参数：
|
项目 |
单位 |
标准参数值 |
||
|
功耗 |
KW |
线路模拟阻抗 |
||
|
模拟档位 |
1km线路模拟阻抗柜 |
m |
由1段500m电流线路和1段500m架空线路组成 |
|
|
2km线路模拟阻抗柜 |
m |
由1段1000m电流线路和1段1000m架空线路组成 |
||
|
1km线路模拟阻抗柜线路阻抗参数
|
500m电缆线路 |
正序电阻R1 |
Ω |
0.0121 |
|
正序电感L1 |
mH |
0.046 |
||
|
正序电容C1 |
μF |
2.078 |
||
|
零序电阻R0 |
Ω |
0.0483 |
||
|
零序电感L0 |
mH |
0.182 |
||
|
零序电容C0 |
μF |
2.085 |
||
|
500m架空线路 |
正序电阻R1 |
Ω |
0.0272 |
|
|
正序电感L1 |
mH |
0.1859 |
||
|
零序电阻R0 |
Ω |
0.0952 |
||
|
零序电感L0 |
mH |
0.8365 |
||
|
2km线路模拟阻抗柜线路阻抗参数 |
1000 m电缆线路 |
正序电阻R1 |
Ω |
0.02411 |
|
正序电感L1 |
mH |
0.091 |
||
|
正序电容C1 |
μF |
4.156 |
||
|
零序电阻R0 |
Ω |
0.0965 |
||
|
零序电感L0 |
mH |
0.364 |
||
|
零序电容C0 |
μF |
4.169 |
||
|
1000 m架空线路 |
正序电阻R1 |
Ω |
0.0544 |
|
|
正序电感L1 |
m H |
0.3718 |
||
|
零序电阻R0 |
Ω |
0.1904 |
||
|
零序电感L0 |
mH |
1.6730 |
||
