变配电电力能量管理平台（变电所）
电能管理系统
一、本工程在变电所设置1套电能管理系统。
系统采用开放的通讯协议，通过现场总线与高低压配电系统、变压器温控装置、发电机的智能接口、ATSE及EPS等相连，实现数据通讯功能。同时监控系统提供标准的RS485接口向上连接到BMS系统。
二、系统结构

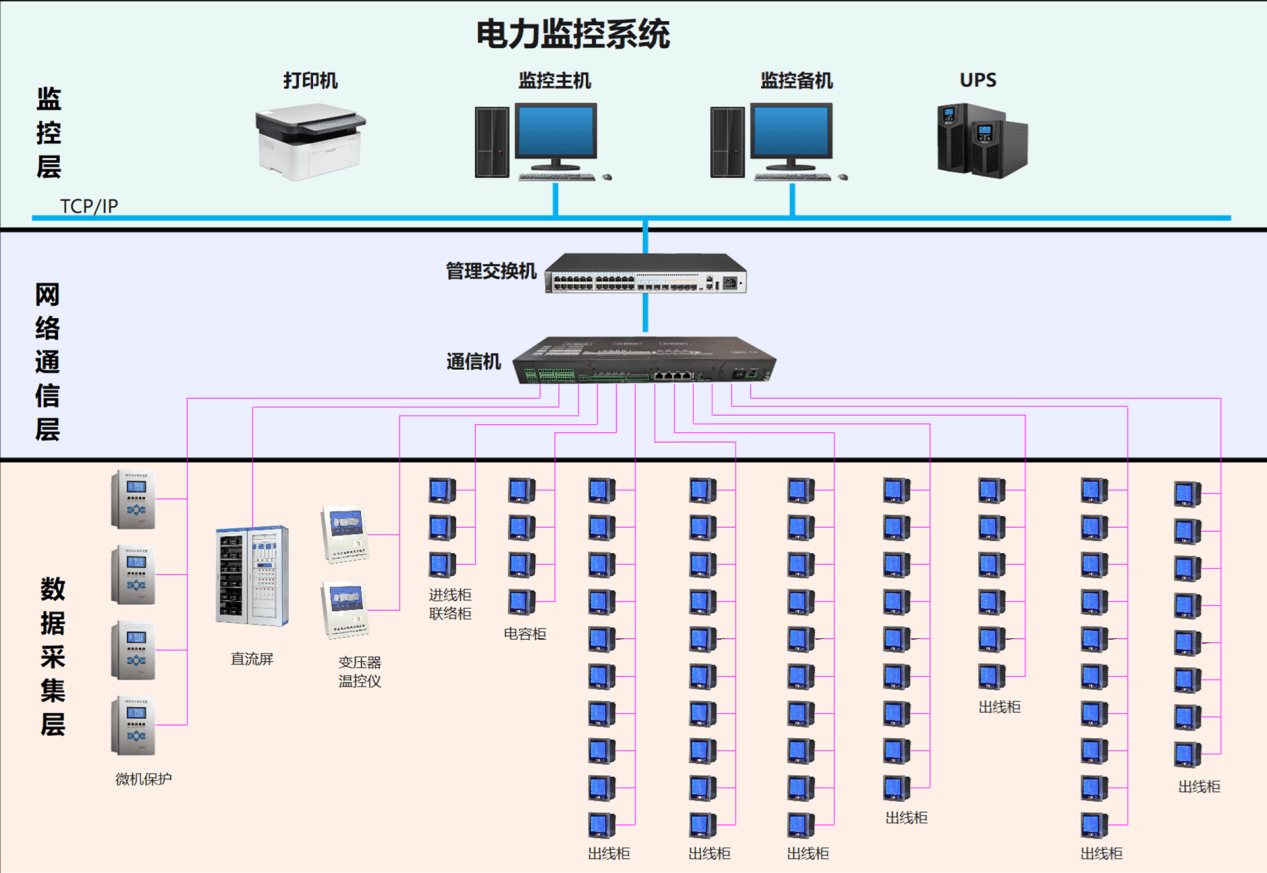

监控系统分为：现场级控制层、通讯层、站级控制层。
现场级控制层在完成保护任务的基础上，将通讯层采集和处理后的数字信息经通讯网络传输到站级控制层，站级控制层综合现场级提供的所有信息，实现对所有一次设备的监控、测量、记录和报警功能。
了解更多的系统功能及解决方案报价，请致电。
联系人：仵经理
电 话：13891834587（同V）
Q Q：704151787
邮 箱：704151787@qq.com
三、监控系统的功能
1.数据采集功能
系统由数据采集装置采集现场有关数据，包括模拟量，脉冲量及开关量，测量量，外部输入讯号等数据传至监控系统作实时处理，实时更新数据库及显示画面，并在屏幕上采用模拟图方式实时显示现场设备运行状况，显示实时和历史事件，并采用打印或报表等方式输出。
为系统实现其他功能提供必需的运行信息。具体如下:
①监控系统能完成对低压配电系统模拟量运行状态的监视，有效反映各模拟量(电流，电压，有功，无功电量等)。
进线侧三相电流；
进线侧三相电压；
系统有功功率、无功功率和视在功率；
系统有功电度和无功电度
系统频率；
系统功率因数等；
②监控系统能对低压配电系统内所有状态量进行有效、安全、可靠、直观的监视。
开关位置信号；
断路器位置信号。
2.远传控制功能
通过现场总线的形式向主站发送信息，并接受主站的控制。
远动终端向上级发送遥测量包括电流、电压、有功电能、无功电能、功率因数。遥信量包括开关或断路器位置信号和故障信号。遥控量包括断路器或开关的分合分接头的调节。
通过主站微机的键盘,鼠标器对控制对象进行分合操作。
控制对象包括开关和断路器隔离开关的分合(跳合)操作，设备运行检修。
3.屏幕显示功能
监控系统能在主控机显示与实际相对应的-次主接线模拟图,显示各控制对象的运行状态并实时动态更新。可形战实时的和历史的模拟量连续变化的趋势图,如功率负荷曲线,电压波动曲线。
系统主接线图，运行工况图；
断路器，隔离开关状态；
实时量参数表显示；
负荷曲线图；
报警信息一览表；
电压曲线图；
电流曲线图；
监控系统配置图；
历史数据，趋势曲线；
报文显示，事件显示，值班记录；
控制系统的配置及设定值显示；
4 .信息处理功能
监控系统能显示和记录低压配电系统中所有动作事件。
事件包话：所有报整信号，开关的操作，系统通讯状况，没备运行状况，断路器动作和状态等。
①投表记录打印功能
系统可接收仪表所提供的带时标的数据，存储数据，并可按标准格式打印各种报表，历史数据库内容，各种曲线，各种其他事项。
②报警功能
按系统实际需要，可任何时间在显示屏上通过弹出报警窗口方式显示最新的报警信号和提示，及时反映事故报警，并产生报警声音。
所有报警信息均存储在事件记录中，作为对该报警之事后分析依据。
四、常见系统配置产品
多功能电力监控仪表PY194E-9SY
多功能电力监控仪表PY194Z-9HY
多功能电力监控仪表PMAC625
多功能电力监控仪表PMAC770
