建筑设备节能控制与管理系统--风机控制器HCFK-1A

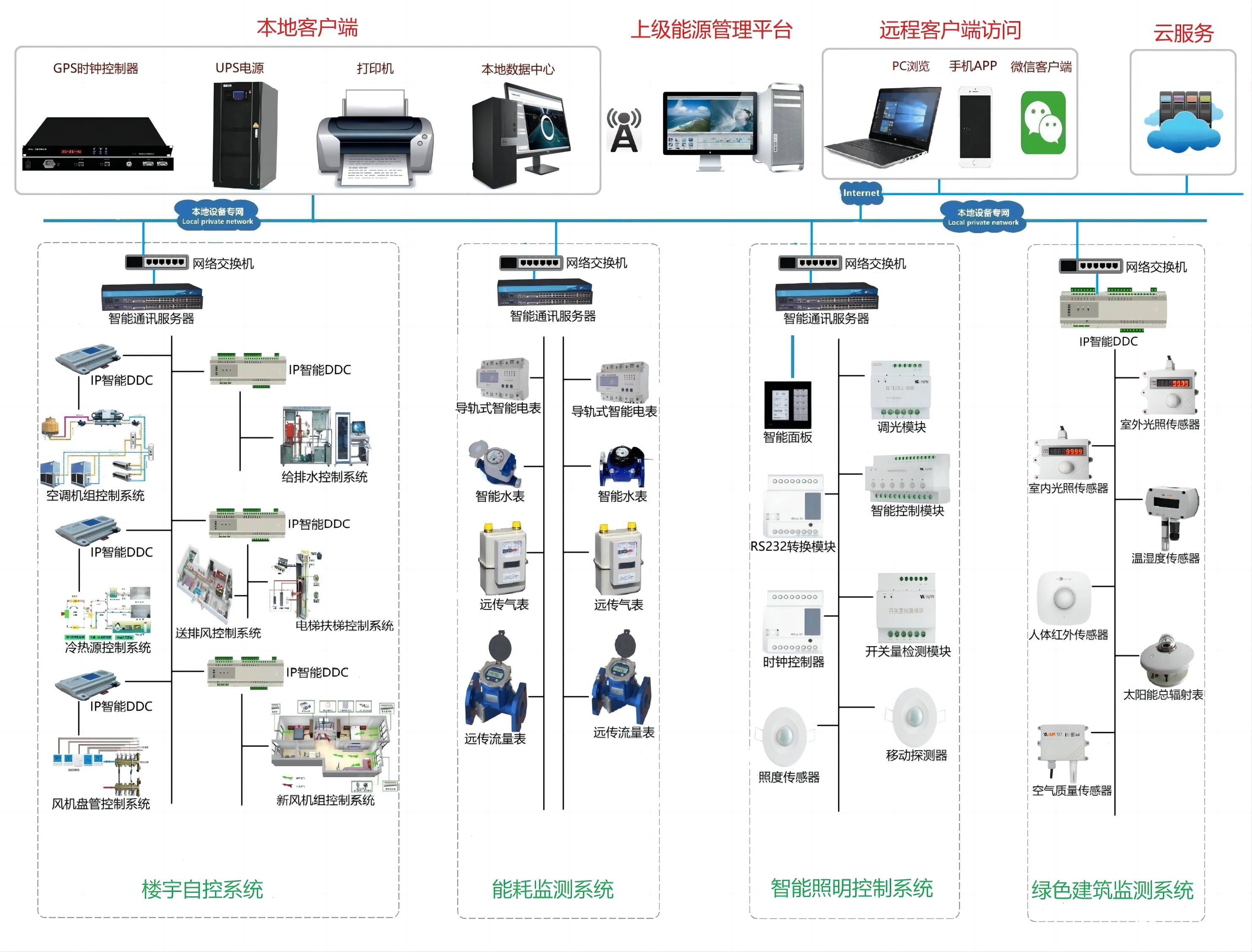

系统平台具有TCP /IP、MODBUS及RTDS实时数据库等多种标准输出接口。

建筑设备节能控制与管理系统软件对建筑机电设备的运行工况、能耗状态、运行效率等进行实时监测和控制。相关设备运行、故障信息、能耗数据等数据汇总后，存储在系统数据库中。

由系统内置各功能模块对建筑设备的能耗状态进行统计分析及能效评估，给出结论，生成统计分析图表。具有不同级别密码的数据安全保护，以图形化的界面集中对机电设备和环境参数进行有效监控。

根据建筑运行的历史记录，管理、分析当前和过去的运行过程情况，作出趋势报告。

系统采用集配电、控制、节能、能耗计量及分析、安全报警、现场总线通讯为一体的智能化设备。

对建筑的冷热源系统、新风机组、空调机组、公共照明、通排风、给排水等机电设备进行高效的监控和管理。系统采用分项能耗计量、分析、节能控制策略及现场总线技术，使建筑机电设备运行能耗降低。

了解更多的产品信息性能及价格，请致电我司。

联系人：仵经理

电话：13891834587（同V）

QQ：704151787

邮  箱：704151787@qq.com

我们将竭诚为您提供配置解决方案！！！

一、通排风及排烟兼排风风机

通排风机检测风机实际电功率，风机和防火阀设置连锁启动，通过间歇运行、局部排风和地库co浓度由控制器自动控制风机的节能运行。排烟兼排风风机设置消防优先，有消防报警输入时自动切换到高速运行，并停止其它通排风机运行。

设备机房送排风机详见暧通控制要求。

二、给排水系统

根据相应液位信号自动控制水泵启停、根据累计运行时间自动选择启停水泵、电机保护、能效评估、节能控制。相关控制要求详见强电系统图。

三、公共照明

时间表控制。

监测室内照度、人员移动情况，控制区域内照明回路开启数量。

现场可设置智能照明场景控制面板，控制现场灯光在角度、明暗、颜色等方面的多种立体组合，满足不同时段及场合下对灯光场景的需要。

四、冷水机组系统

a.采集机组冷冻(却)水供、回水温度，压力，流量以及环境温湿度。

b.控制机组、冷冻(却)水循环水泵、冷却塔及相关阀门等设备开启顺序及关闭顺序。

c.智能控制器计算空调实际负荷根据负荷确定机组、冷冻(却水循环水泵、冷却塔等相应设备启停台数。

d.控制岭机最小流量水流速不低于o.9米/秒。当冷冻(却)水水泵流量计测量的冷机侧实际流量同时达到下限，根据冷冻水供回水压差信号调节冷冻水旁通阀开度.e.根据冷却水供回水温度信号调节冷却水旁通阀开度。

f.满足负荷端流量需求，同时保证冷机侧最小流量恒定。冷水机组电动关断阀采用等比例控制阀，实现缓慢开启，保证机组水流量不增加太快。

五、设备配置选型

风机控制器HCFK-1A

风机控制器HCFK-2A

风机控制器HCFK-3A

风机控制器HCFK-4A

水泵控制器HCSK-2A

水泵控制器HCSK-11A

水泵控制器HCSK-1C

水泵控制器HCSK-21D

电梯控制器HCDTK-1 ,2

照明控制DR06 , 09 ,1220-LC

机房中控HCLD-JF

控制管理软件HCKG-8000J

监控电脑

通讯管理机HC-8

YCS-7000S建筑设备节能管控系统

YCS-7000MF 通/排风机节能控制器

YCS-7000MU 电梯节能控制器

YCS-7000MKT空调/新风机组节能控制器

YCS-7000MB 水泵节能控制器

YCS-7000MZM/4照明节能控制器

YCS-7000MZM/6照明节能控制器

YCS-7000MZM/8照明节能控制器

YCS-7000MZM/12照明节能控制器

YCS-7000MZK冷热源集控器

YCS-7000MD 冷冻水泵控制器

YCS-7000MQ冷却水泵控制器

YCS-7000MT 冷却塔节能控制器

YCS-7000MR 热交换系统控制器

YCS-7000MR热水循环泵节能控制器

智能照明控制面板

一氧化碳探测器

室内温湿度传感器

CO传感器

多合一探测器

模拟型风阀执行器

开关型风阀执行器

风管型温度传感器

压差开关

防冻开关

风管型CO2传感器

液位开关

网关环网控制器

管理器箱(含电源及辅材)
