1 安科瑞ARTU100远程终端单元概述
ARTU系列远程终端单元是高性能配电智能化元件，应用于智能配电、工业自动化等领域。ARTU100系列远程终端单元提供开关量输入、开关量输出、模拟量输入、模拟量输出，能够将采集到的信号通过RS485串口、RJ45以太网接口、2G、Lora、4G无线通讯将数据传输至后台。
2 型号说明
3 技术参数
3 安装与接线

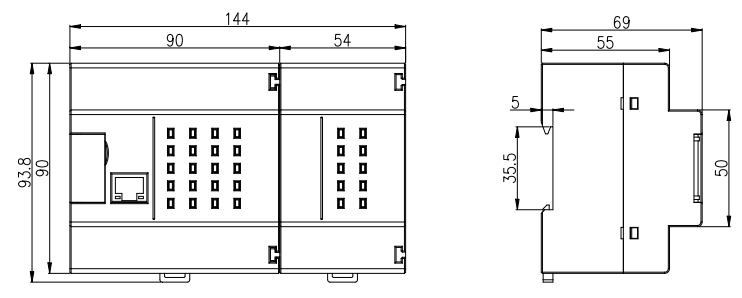

3.1 远程终端单元外形尺寸
3.2 安装方式

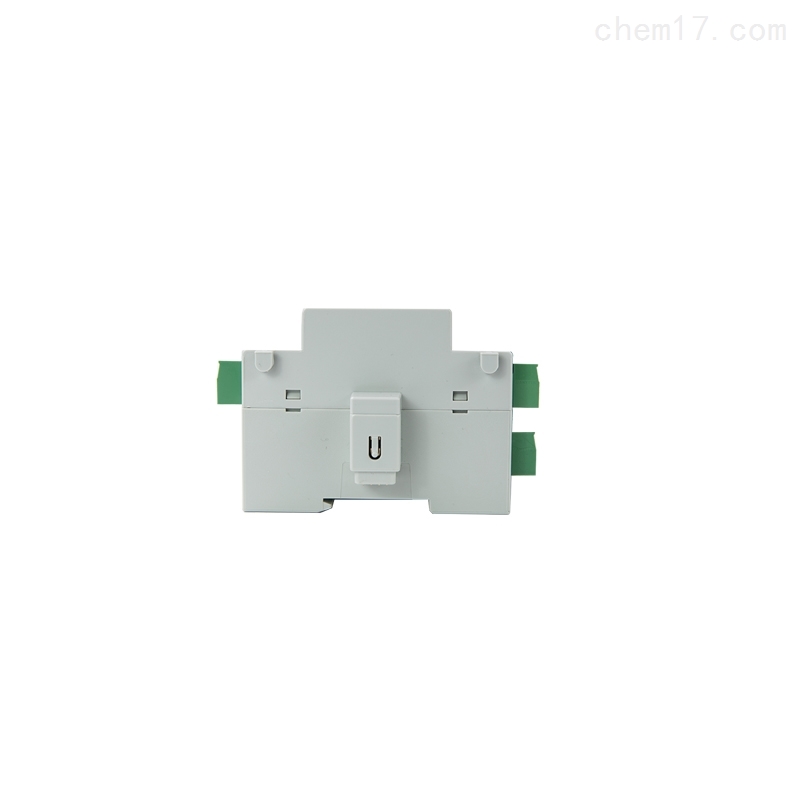

安科瑞ARTU100远程终端单元采用导轨、壁挂双安装方式。
4. 使用说明
1) 通电前首先检查电源线是否正确接入。
2) 通电后，电源指示灯（POWER）被点亮，同时运行灯（RUN）开始闪烁，时间间隔为1秒。
3) 通讯的建立
a) 正确接入RS485总线，并连接至上位机。
b) 上位机根据模块的站号和波特率，按规约格式下发命令。此时模块的通信指示灯闪烁，表明模块已经收到上位机命令并应答，即通讯已经建立。
5.调试说明
1) 通电前检查电源是否连接正确。
2) 通电后，观察电源灯是否点亮，若不亮则表明电源未加上。
3) 观察运行灯是否闪烁，若不闪烁，表明模块没有正常运行。
4) 只有当通讯指示灯闪烁时，才表明通讯建立起来。
5) 设置上位机查询时间间隔。由于总线是半双工方式，上位机应设定适当的时间间隔，时间间隔应根据模块应答命令的长短和波特率决定，时间间隔设置不当会导致通讯失败。
