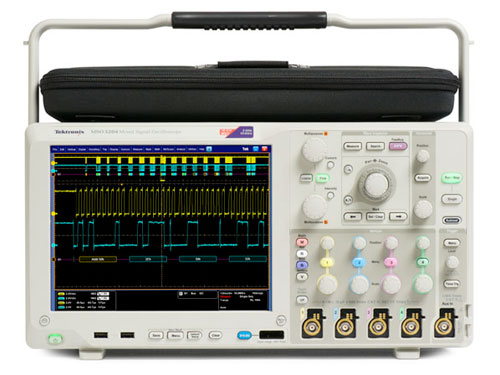

回收泰克TektronixMSO5104BB示波器
MSO5104B示波器的技术说明:
MSO5104B示波器不仅拥有杰出的信号保真度,而且提供高达2GHz的带宽和10GS/s采样率,同时还具有*分析和数学运算功能,这些功能均可供您随时享用。 就在示波器上运行基于WINOOWs®的分析软件。只需单击可视触发,即可轻松捕获复杂的信号。 MSO型号包括16条数字定时通道,所有型号的配置均可解码常见的串行协议.
MSO5104B示波器主要性能指标
1 GHz带宽型号
一条或两条通道上高达 10 GS/s 的实时采样率,所有通道上高达 5 GS/s 的采样率
MultiView zoom? 高达 250 M 点记录长度
>FastAcq? 采集技术,>250,000 wfm/s 的*波形捕获速率
FastFrame? 分段存储器采集模式,段数高达 290,000 个,>310,000 波形/秒的捕获速率
标配 10 MΩ 无源电压探头,提供了 <4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽
使用 HiRes 采样时垂直分辨率 >11 位
用户可以选择带宽极限和 DSP 滤波器,降低噪声,提高低频测量精度
MSO5104B示波器主要特点分析
Wave inspector® 控制功能,轻松导航和自动搜索波形数据
*触发套件,标配可视触发和搜索
53 种自动测量,可供选择的滤波功能、波形数学运算和 FFT 分析
波形直方图、眼图、TIE(抖动/定时)测量和分析
使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算
选配内存分析、*抖动、串行数据、功率和宽带 RF
MSO5104B示波器主要协议特点
中速(100 Mb/s 至 1 Gb/s)总线的触发和解码选项
低速 (<10 Mb/s) 总线的触发和解码选项
USB2.0、以太网、USB 电源、MOST、BroadR-Reach 的一致性测试选项
在通信、计算和视频标配上进行模板测试
混合信号设计和分析(MSO 系列)
16 条数字通道(用户可升级)
MagniVu? 高速采集技术,在数字通道上提供了 60.6 ps 的精细定时分辨率
并行总线自动触发、解码和搜索
每条通道单独设置门限
查看性能差异
凭借高达 2 GHz 的模拟带宽和高达 10 GS/s 的采样率,MSO/DPO5000B 系列确保您拥有捕获具有*信号保真度和分辨率的波形所需的性能,以便查看微小的波形细节。
