概述：

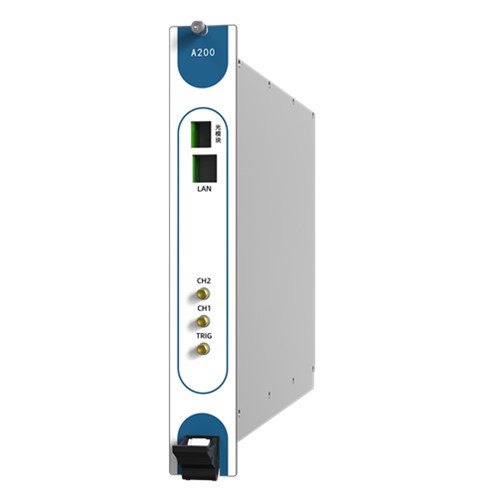

A200数据采集卡，是一款普赛斯自主设计开发的插卡式，支持可变速率采样和大容量数据存储的高精度数据采集卡。
采集卡采用高性能ADC芯片，分辨率可达10bits，Z高支持2.5G/s采样率。单采集卡支持2通道。采集卡可应用于我司3插卡或10插卡主机上，单主机Z高支持20通道。
产品具有采样速度快，分辨率高，支持多种触发、大容量高速数据存储等特点，因此，可广泛应用于各类型实时波形捕获、IGBT动态测试，以及其他工业场景等数据采集。实时波形捕获A200型数据采集卡认准普赛斯仪表，详询一八一四零六六三四七六；
产品特点：
插卡式设计，2通道/插卡，Z高支持20通道
10位A/D分辨率
支持高速率采样，Z高可达2.5G/s采样率
支持大容量数据存储
采集精度高，多电压量程
软件兼容性广，支持Labview，C/C++等
应用领域：
各类型实时波形捕获、IGBT动态测试，以及其他工业场景等数据采集
技术参数：
|
项目 |
技术指标 |
|
单卡通道数 |
2个模拟通道+1个外部触发通道 |
|
ADC分辨率 |
10bits |
|
Z高采样率 |
2.5GS/s |
|
带宽 |
500MHz |
|
存储深度 |
128MB |
|
耦合模式 |
AC、DC |
|
增益模式 |
10X(放大)：-250mV~+250mV |
|
1X(放大)：-800mV~+800mV |
|
|
-5X(衰减)：-1000mV~+1000mV |
|
|
触发源 |
内触发、外触发 |
|
触发模式 |
上升沿、下降沿、高电平、低电平等 |
|
阻抗模式 |
HIGH(1MΩ)、LOW(50Ω) |
|
单卡尺寸 |
40mm长*410mm宽*264mm高 |
|
通信接口 |
LAN |
|
主机箱输入电源 |
AC;100～240V、50/60Hz |
|
工作温度 |
0～50℃ |
|
存储温度 |
-20～80℃ |
