Trimble MX50是一款实用型内外业一体化移动测绘解决方案适用于资产管理、新型基础测绘和道路维修。
? 移动测绘系统，将精确的LiDAR数据和沉浸式全景影像结合在一起
? Trimble先进的LiDAR技术，集成到成熟可靠的移动平台中
? 精确的点云，用于路面、高速公路养护或资产管理等应用
? 简单易行的的系统安装和基于浏览器的直观操作
? 天宝的内、外业一体化完整工作流程 — 采集、处理、提取、发布
? 成熟的天宝移动影像测绘软件工作流程
让产能在路途中体现
该系统提供高精度环境点云以及沉浸式全景影像，可显著提高产能。

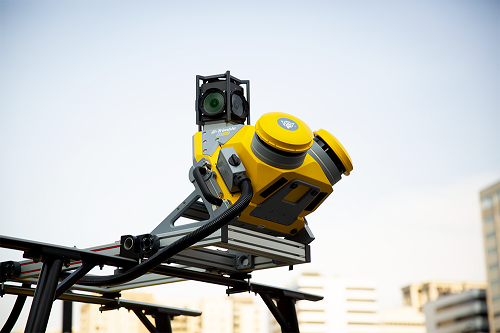

MX50通常安装在车顶，以高速公路速度采集LiDAR和全景影像。系统采取天宝开发的精准LiDAR技术。
MX50采用天宝成熟的移动测绘和软件工作流程。采集数据之后，集成的办公软件工具会生成可交付成果，可向组织内外受众发布。
覆盖众多应用
无论对于寻求提高产能而第一次使用移动测绘的用户，还是考虑进一步提升车队作业能力的资深移动测绘专业人员，Trimble MX50都将为许多应用生成可靠的成果：
? 高速公路资产
? 公用设施资产
? 城市资产
? 精准地面模型
? 工程剖面和横截面
? 路面信息
天宝的MX50解决方案扩展了您的数据采集能力，它可以处理超大型项目，以前这些项目必须由大量测量人员共同参与才能完成。避免道路封闭不仅可以降低成本，还可以缓解在繁忙高速公路上作业所带来的安全隐患。
资产管理 — 高速公路、公共设施、城市设施
实用型Trimble MX50移动影像测绘系统结合了点云和全景影像，是许多资产管理应用或构建GIS数据库的理想解决方案。无论是高速公路管理机构、市政部门还是地方政府，MX50都可让用户掌控自己的数据采集项目。使用该系统不需要特别的专业知识和技能，安装和操作简单易行。其获取的点云和影像具有用户需要的一切相关数据，以供提取资产位置、规模、状况以及其它检查和属性信息所用。MX50的精准点云可以增强定位资产和测量资产的能力，而360度影像可用于判断检查数据和要素属性信息。可以最大限度地减少现场重访，因为只要进行一次采集，用户便拥有所有原始数据。
借助Trimble MX Publisher软件，您只需发送一个可以在网页浏览器中查看的链接，就可以与组织内的非专业用户共享数据。
道路养护
Trimble MX50为公路等管理部门提供了灵活的解决方案。该解决方案不仅是维护资产数据库的综合方法，而且非常纯净、精准、低噪声的路面点云提供了一种快速构建现有道路地面模型的方法，可以从中导出横断面和纵断面。无论是与道路重铺、日常维护相关的调查，还是简单估算道路修复成本的勘测，Trimble MX50都可以让用户主导采集数据，以确定下一步如何维护这一最有价值的资产。
配套软件Trimble Business Center?的道路功能功能提供了分析现有地面以及未来设计或修复方案的必要工具。
移动影像测绘触手可及
为了方便和一致，Trimble MX50使用了与Trimble其它移动测绘系统相同的现场采集和后处理软件。使用平板电脑通过Wi-Fi连接MX50传感器，现场数据采集非常简单。系统安装简单直接，只需连接一根电缆。只有23公斤重的传感器可以很容易地安装到车顶支架上，或随时卸载下来。
其它应用
? 机场
? 电信
? 环境和自然灾害
|
电气数据 |
|
|
电源输入电压 |
12 V-DC (12 V–16 V) |
|
功耗 |
|
|
典型 |
150 W (最大 350 W @ 启动) |
|
系统组件 |
|
|
传感器单元 |
包括 |
|
控制单元 |
包括 |
|
电源单元 |
包括 |
|
GNSS方位测量系统 |
包括 |
|
车顶架 |
包括，不包括标准横杠 |
|
运输箱 |
包括 |
|
外业软件 |
TMI，基于浏览器，无需安装 |
|
电缆，电池到电源单元 |
5米 |
|
电缆，电源单元到控制单元 |
3米 |
|
电缆，控制单元到传感器单元 |
5米 |
|
数据存储 |
1套 (1 x 2 TB SSD，可拆卸) |
|
控制器 |
平板或笔记本电脑，Wi-Fi或LAN电缆连接，自带设备 |
|
MX50激光扫描仪 |
|
|
激光扫描仪数量 |
2 |
|
激光类别 |
1，对人眼安全 |
|
有效测量频率 |
320kHz和960kHz |
|
扫描速度(双头系统) |
240扫描线/秒 |
|
最大扫描范围，目标反射率 > 80% |
80米 |
|
最小扫描范围
|
0.6米 |
|
每个脉冲最大目标数 |
1 |
|
准确度 / 精密度 |
2毫米 / 2.5毫米 @ 30米 |
|
视场 |
360度全景 |
|
内置TRIMBLE GNSS惯导系统 |
|
|
精度 - GNSS(后处理) |
|
|
X、Y位置(米) |
0.020 |
|
Z位置(米) |
0.050 |
|
速度(米/秒) |
0.005 |
| 横滚角和俯仰角(度) |
0.015 |
| 航向角(度) |
0.025 |
|
精度 - GNSS失锁60秒(后处理)
|
|
| X、Y位置(米） |
0.320 |
| Z位置(米) |
0.130 |
| 横滚角和俯仰角(度) |
0.020 |
| 航向角(度) |
0.030 |
|
附件
|
|
| DMI |
支持，可选件 |
