KZB-PC型空压机断油综合保护装置

一、简介

该装置在有空压机的地方就能用到，广泛应用于煤矿及非煤矿的自救系统的安全保护，主要功能是空压机断油断水保护，防结焦防抱死专利，油位监测以及储气罐超温保护及超压保护，预留物联网接口，运行状态可实时上传到手机端及远程电脑端查看，带上传接口，可接入无人值守系统，节约成本。

二、产品设计依据：

1、2016版《煤矿安全规程》

2、2020版《煤矿安全生产标准化管理体系基本要求及评分办法(试行)》

3、AQ1013-2005《煤矿在用空气压缩机安全检测检验规范》

4、AQ6201《煤矿安全监控系统通用技术要求》

5、AQ2055-2016《金属非金属矿山在用空气压缩机安全检验规范》

三、主要功能

1、空压机断油或断水的保护（专利技术防结焦、防抱死）

2、空压机的油位检测功能

3、电动机及主要轴承的温度和振动监测

4、储气罐超温超压保护

5、油滤更换智能提醒

6、预留物联网接口，运行状态可实时上传到手机端及远程电脑端查看。通过多级权限设定，可在权限范围内实现远程控制空压机启动和停止。

7、可实现地面空压机集中远程监控及无人值守功能。

8、带上传接口，可作为前端采样设备，接入无人值守系统，避免重复投资。

四、技术参数

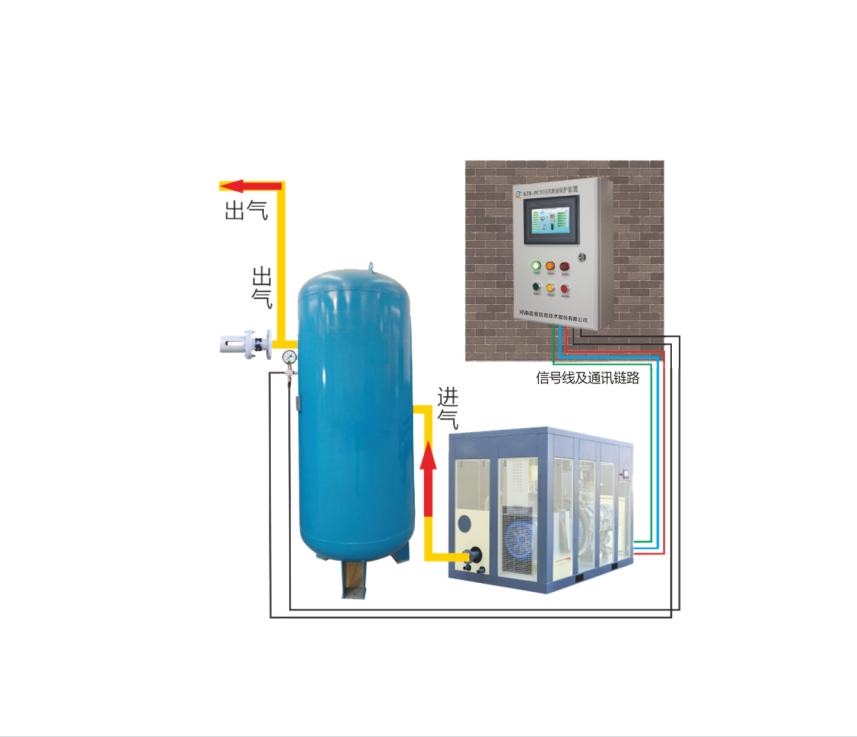

安装方法简要介绍：

1、ZBK380空压机断油保护装置主机安装在空压机监控室内,用膨胀螺丝固定到墙面上。安装外接声光报警器,声光报警器可根据需要安装在便于通知操作人员的场所。

2、油压传感器安装在专用定制驳接器上。使用专用定制驳接器时,将原有油滤拆下,加装油滤驳接器,并在驳接器上安装压力传感器,检查密封性,防止润滑油渗漏。

3、加载输入信号,连接到加载电磁阀电磁线圈两端,根据加载电磁阀工作电压,选择需要连接到中央处理器的对应电压的加载输入接口上。

4、箱体内传感器按照对应标识接线,接线完毕后,进行线束整理并捆扎牢固,传感器接插件连线需预留伸缩空间,禁止拉扯接插件连线。

5、连接外接电源线,建议安装专用220V插座,插座必须带可靠保护接地,并且确保接地线可靠接地。

安装完成后，仔细检查接线是否正确，观察显示屏监测数据是否正常显示，启动空压机观察监测数据是否根据空压机状态正常变化等。
