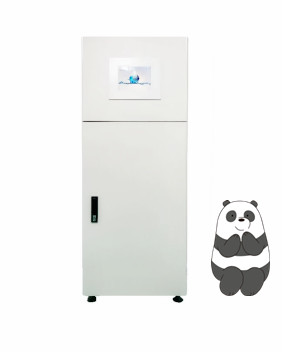

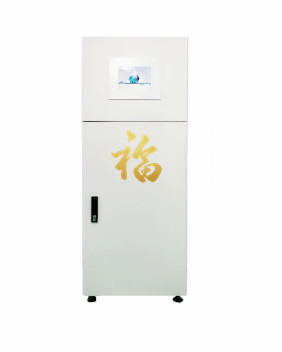

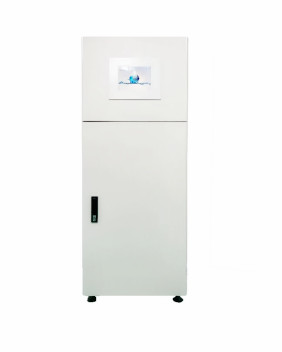

LB-70TOC在线总有机碳分析仪产品说明
LB-70TOC型在线总有机碳分析仪是自主研发生产的用于测定水样中总有机碳浓度的分析仪器，可以检测TOC浓度从0.001 mg/L～100.0 mg/L的水样，具有高灵敏度和精确度，以及良好的稳定性。
1. 系统概述
LB-70TOC是一款结构简洁的在线检测仪器。主要部件安装在主机上，测量前，仪器需要连接气路，并准备试剂。仪器由安装在外接计算机上的专门软件控制，进行测量、校准、打印等数据处理工作。
工作原理
采用紫外过硫酸盐氧化-NDIR检测原理。一份样品通过紫外和过硫酸盐充分氧化分解成CO2，另一份样品通过酸试剂将无机碳分解成CO2。CO2在载气的作用下，经过干燥和除杂后进入非分散红外检测器（NDIR）测定，从而确定样品中碳浓度。
2. 测量模式
|
TC模式 |
TC模式用来测定样品中的总碳。样品在紫外反应器中，在氧化剂、酸试剂和紫外的作用下，分解成CO2。 |
|
TIC模式 |
TIC模式用来测定样品中的无机碳（碳酸盐和碳酸氢盐）。 样品在紫外反应器中，碳酸盐和碳酸氢盐部分在酸试剂的作用下，分解成CO2。 |
|
TOC模式 |
TOC模式用来测定样品中的有机碳。TOC采用差减法测定，即TOC=TC-TIC。样品依次测定TC和TIC，使用差减法测得的TOC包括了挥发性和不挥发性有机碳。 |
|
NPOC模式 |
TIC模式用来测定样品中的不可吹扫有机碳。 样品在紫外反应器中，无机碳在酸试剂的作用下，分解成CO2并被吹扫，而易挥发性有机物也会被同时吹扫出来。然后，有机碳部分在氧化剂、酸试剂和紫外的作用下，分解成CO2。 |
|
|
3. 技术参数
|
操作 |
分析方法：紫外过硫酸盐氧化-NDIR检测原理。 可检测项目：TC、IC、TOC、NPOC TOC检测范围： 0.001～100.0mg/L TOC检测精度： 0.001mg/L TOC准确性误差：±5% 重复性误差：≤3% 分析时间：3～8min 零点漂移：≤±2%/D 量程漂移：≤±2%/D |
|
测试条件 |
氧化剂：过硫酸钠溶液 酸试剂：磷酸溶液 载气：高纯氮气（无二氧化碳空气） |
|
环境要求 |
环境温度：0～40℃ 相对湿度：≤85% |
|
电源要求 |
电源：220V AC≤±10% 50Hz 功率：150W |
|
尺寸 |
基本尺寸：38cm×30cm×32cm |
4. 性能特点
l 符合EP、USP及2015版《中国药典》要求；
l 三种检测模式：TC、TIC、TOC、NPOC，在同一反应器中进行；
l 高反射的镀金气室、高聚光的红外光源及高灵敏的红外探测器，保证NDIR优异的性能；测量ppb级的数据具有足够的灵敏度和精确度；
l 精密的电磁计量泵，保证进样量的准确性和稳定性；
l 双管程电子冷凝脱水技术；
l 检测曲线实时可见，更直观；
l 多处温度、压力、流量实时自我监测功能；
l 可自行根据量程制定曲线，满足任意水样的测量；
5. 测量软件
软件满足GMP计算机系统验证：
l 电子签名
1） 通过用户名和密码形式登录，且具有唯一性。
2） 密码有长度要求，提高安全性。
3） 具有人工锁屏功能，保证操作唯一性和安全性。
l 权限管理
4） 多级权限设置。
5） 管理员可以赋予其他操作人员不同的权限，保证人员只具有与其工作职能相当的权限。
l 数据完整性
6） 具备审计追踪功能，不可关闭。
7） 所有的测试结果都被保存，且不能被修改删除。
8） 针对所有的操作都被记录（只要进入的人员都有痕迹）。
9） 若检测方法被修改，修改参数将被记录。
10） 数据可导出备份，以保护存储的数据供将来调用。
6. 配置清单
标准：
|
物品名称 |
规格型号 |
数量 |
单位 |
|
总有机碳分析仪主机 |
LB-70TOC |
1 |
台 |
|
电源线 |
220V |
1 |
根 |
|
电脑通讯线 |
/ |
1 |
根 |
|
试剂瓶 |
250ml |
2 |
个 |
|
钢瓶接头 |
/ |
1 |
套 |
|
工具 |
内六角 |
1 |
套 |
选配附件：
|
物品名称 |
规格型号 |
数量 |
单位 |
|
电脑 |
戴尔台式 |
1 |
台 |
|
打印机 |
惠普P1108 |
1 |
台 |
7. 耗材
l 紫外灯
l 载气（高纯氮气）
l 酸试剂（磷酸）
l 氧化剂（过硫酸钠）
